点击放大查看

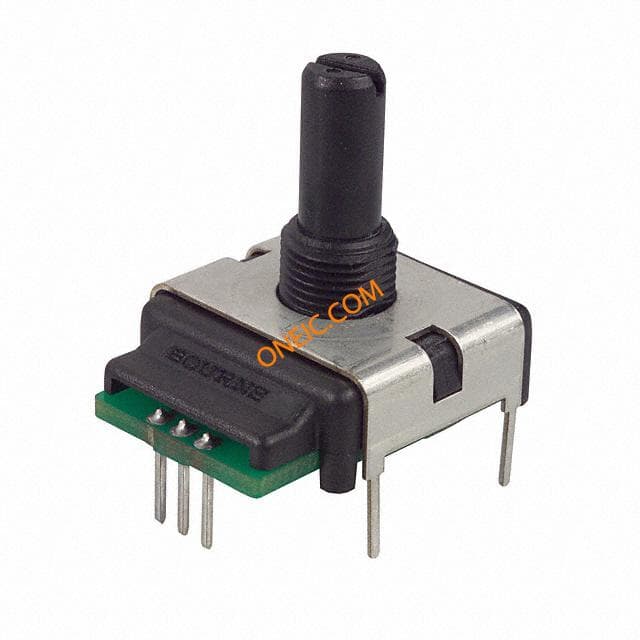

ECW1D-B24-BC0024L

制造商	Bourns, Inc.
描述	DIGITAL CONTACTING ENCODER,HAZMAT Mechanical Encoder Rotary Incremental Plain with Slot 2.25oz.in Straight Quadrature Digital Square Wave 96PPR Bracket Mount PC Pins ENCODER DIGITAL CONT 24 CPR Bourns Incremental Quadrature Rotary Encoder, 120rpm, 24ppr, IP40 Encoders 9mm Inserted Slot ENCODER, ROTARY, DIGITAL, 120RPM INCREMENTAL ENCODER ENCODER,DIGITALCONTACTING,200KREVOLUTIONS,0.875INSHAFTLENGTH Bourns 2 位增量编码器 , 24 ppr, 开槽轴
分类	传感器与换能器编码器绝对式编码器

商业参数

产品	Mechanical Encoders	产品类别	Encoders
标准包装数量	45	工厂包装数量	45

合规参数

RoHS	Lead free / RoHS Compliant	SVHC	:No SVHC (16-Dec-2013)
欧盟RoHS	Compliant	海关税号	85334010

电气参数

转速	120r/min	输出端	Quadrature
分辨率	2 bit	输出类型	Quadrature (Incremental)
输出信号	Quadrature	额定电压	10VDC
分辨率（位）	:24	通道数量	2

机械参数

高度	33.02	重量	0.00595
包装方式	Bulk	方向	Vertical
轴细节	Plain with Slot	致动器类型	1/4" Dia Slotted End
安装类型	Bracket Mount	端子类型	PC Pins
衬套螺纹	M9 x 0.75	轴直径	1/4 in
驱动力	Rotary	总深度	23.37mm
材料表面处理	:-	总宽度	28.49mm
总高度	27.51mm	总长度	23.37
尺寸/外形	28.5 mm x 22 mm	端接样式	PC Pin
位数	24	衬套/护套类型	9 mm x 1/4 in.
绝缘材料 - 材质	Plastic	轴和轴承长度	3/4 in
旋转寿命（最小循环次数）	200K	最大瞬时扭矩（oz-in / mNm）	2.25oz.in

产品信息

类型	Contacting Encoder	制动位	Yes
系列	ECW	技术	Incremental
分度停止	Not Indexed	编码器类型	Quadrature
可编程性	No	内置振荡器	No
模块/板类型	No	其他规格	No Switch
每转脉冲数	96	有铅工艺兼容	:Yes

环境参数

密封等级	IP40	机械寿命	200000
抗冲击能力	50G	工作温度	+85°C

文档与媒体

ECW Series

1727873.pdf

ECW1J.pdf
