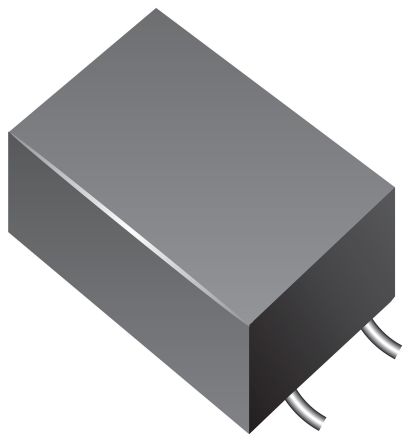

点击放大查看
DR221-513AE
| 制造商 | |
| 描述 | Ind Choke 50uH -30% to 50% 10KHz Ferrite 200mA T/R Common Mode Filters / Chokes 50uH 200mA SMT Common Mode Chokes Dual 50uH 1.4kOhm 10kHz 200mA 320mOhm DCR SMD T/R CHOKE COM MODE 50UH +50/-30% SMD DATA LINE CHOKE, 50UH, 200MA, +50% -30% INDUCTOR, 50UH, +50%/-30%, 0.2A, SMD Common Mode Choke, 50uH 200mA SMT |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | Chokes | 其他名称 | DR221-513AECT |
| 产品类别 | Common Mode Filters / Chokes | 标准包装数量 | Tape & Reel |
| 工厂包装数量 | 500 | ||
合规参数
| RoHS | RoHS Compliant | SVHC | :No SVHC (16-Dec-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85045095 |
电气参数
| 电流 | 200mA | 阻抗 | 1400 Ohms |
| 容差 | -30 to 50 % | 电感量 | 50 uH |
| 滤波器类型 | Data, Signal Line | 量程（°/s） | :BOURNS - DR221 Series |
| 测试频率 | 20 MHz to 150 MHz | 额定电压 | 100VAC|50VDC |
| 电感量范围 | :+50%, -30% | 额定直流电流 | :200mA |
| 直流电阻（DCR） | 320 mOhm Max | 击穿电压 | 500VAC |
| 最大额定电流 | 200 mA | 直流电阻（DCR）（最大） | :320mohm |
| 初始电阻（最小） | 320 mOhm | ||
机械参数
| 深度 | 6.3 mm | 宽度 | 3.3 mm |
| 高度 | 3.5 mm | 重量 | 0 |
| 包装方式 | Reel | 高度（最大） | 0.130" (3.30mm) |
| 引脚间距 | 1.27 mm | 磁芯材料 | Ferrite |
| 安装类型 | Surface Mount | 引脚数 | :4 |
| 封装形式 | 3.3 X 6.3 X 3.5 | 总长度 | 3.6 |
| 尺寸/外形 | 3.3 mm W x 5 mm L x 3.3 mm H | 端接样式 | SMD/SMT |
| 总体尺寸 | :5mm x 3.3mm x 3.3mm | ||
产品信息
| 类型 | Choke | 系列 | DR221 |
| 配置 | Dual | 线路数量 | 2 |
环境参数
| 工作温度 | - 40 C to + 125 C | ||
