CDSOT23-SM712

制造商	Bourns, Inc.
描述	ESD Suppressor TVS ±30KV 3-Pin SOT-23 TVS DIODE 7VWM/12VWM SOT23 TVS Diode Dual Bi-Dir 7/12V 30KV SOT23 TVS Diode Arrays SOT-23 7V 600W Low Capacitance ESD Suppressor TVS �30KV 3-Pin SOT-23 DIODE, UNIDIR TVS, 2 LINE, 7V&12V, SOT23 DIODE,SMTTVSARRAY,7VRWM&12VRWM,SOT23PACKAGE Bourns 双向 TVS 二极管, 400W, 26V, 3针 SOT-23封装
分类	电路保护解决方案TVS压敏电阻和MOVTVS压敏电阻和MOV

对参数有疑问？问 AI 助手

商业参数

其他名称	CDSOT23-SM712CT	零件号别名	CDS0T23-SM712
产品类别	TVS Diode Arrays	标准包装数量	Tape & Reel
工厂包装数量	3000	标准封装名称	SOT-23

合规参数

RoHS	Lead free / RoHS Compliant	SVHC	:No SVHC (16-Dec-2013)
欧盟RoHS	Compliant	海关税号	85411000
抗辐射加固	No	ESD保护	±30@Air Gap/±30@Contact Disc

电气参数

通道数	2 Channels	电容	75(Typ) pF
额定电压	12 V	浪涌电流	30 A
供电电压	7V (Max), 12V (Max)	漏电流	20uA
工作电压	12V	元件数量	2
峰值脉冲功率	400W	钳位电压	26 V
跳闸电流	1 mA	二极管配置	:SOT-23
击穿电压	7.5V, 13.3V	电源线保护	No
双向通道数	2	最小供电电压	12 V
电容 @ 频率	75pF @ 1MHz	峰值脉冲电流（8/20µs）	30 A
反向漏电流 @ Vr	20 uA	峰值脉冲电流（10/1000µs）	17A (8/20µs)
反向关断电压（典型）	12 V

机械参数

深度	1.4(Max) mm	宽度	1.4(Max)
高度	1.11(Max) mm	重量	0.000008
包装方式	Tape & Reel (TR)	引脚样式	Gull-wing
安装类型	Surface Mount	安装样式	SMD/SMT
引脚数	:3	封装形式	TO-236-3, SC-59, SOT-23-3
锁定特性	TVS	材料表面处理	:-
总长度	3.04 mm	包装数量	SOT-23
尺寸/外形	1.4 (Max) mm W x 3.04 (Max) mm L	端接样式	SMD/SMT
位数	3	外壳尺寸-插件	1.11(Max)
供应商器件封装	SOT-23-3

产品信息

类型	TVS	系列	CDSOT23-SM712
极性	Bidirectional	应用	General Purpose
配置	Dual	端口方向	Bi-Directional
印刷电路板数量	3

环境参数

工作温度

-55 °C

结工作温度

150C

文档与媒体

PDF 文档

PDF 文档

PDF 文档

PDF 文档

相关型号

PN-DESIGNKIT-22

Bourns

Circuit Protection Kits RS-485 Serial Port- ESD/EFT/Surge KIT ESD/EFT SURGE PROTECTION Design Kit Port Protection RS-485 PN-22 Design Kit For Serial Port - ESD, EFT, Surge Protection Devices DESIGN KIT, RS485-ESD, EFT, SURGE DesignKitPortProtectionRS-485PN-22 Bourns 5件电感器套件, 套件包含MOV，TBU 高速保护器，瞬态抑制二极管阵列

¥67.4560

详情

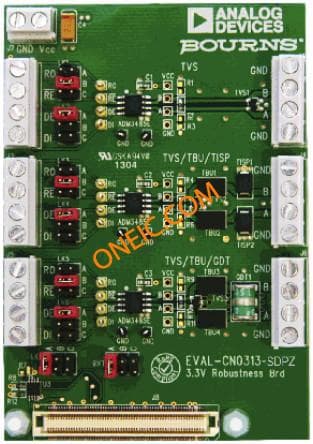

EVAL-CN0313-SDPZ
