芯天下
91A1A-B28-B15L

点击放大查看

91A1A-B28-B15L

制造商
描述
Res Conductive Plastic POT 10K Ohm 20% 1/2W 1(Elec)/1(Mech)Turn 6.35mm (34.93 X 15.88 X 17.47mm) Pin Panel Mount/Through Hole Potentiometers 5/8 SQUARE ST PANEL CTRL Res Conductive Plastic POT 10K Ohm 20% 1W 1(Elec)/1(Mech)Turn 6.35mm (34.93 X 15.88 X 17.47mm) Pin Panel Mount/Through Hole POT 10K OHM 5/8" SQ 1W PLAS 5/8” Sq 1Turn Panel Control Linear, 10K Res Conductive Plastic POT 10K Ohm 20% 1/2W 1(Elec)/1(Mech)Turn 6.35mm Pin Panel Mount/Through Hole Res Conductive Plastic POT 10K Ohm 20% 1W 1(Elec)/1(Mech)Turn 6.35mm (34.93 X 15.88 X 17.46mm) Pin Panel Mount/Through Hole POTENTIOMETER, 10K Pot;CndPl;Rest10Kilohms;Panel;1Turn;Linear;Pwr-Rtg0.5W;ShaftDia0.25In Potentiometer: shaft; single turn; 10kΩ; 1W; ±20%; 6.35mm; linear Potentiometer 10 kOhm linear, 91A1A-B28-B15L, Bourns Bourns 91 系列 10kΩ ±20% 线性 音频电位计 , 0.5W, 6.35 mm 直径轴, ±1000ppm/°C, 面板安装(通孔)
分类
对参数有疑问?问 AI 助手

商业参数

产品Potentiometer其他名称91A1AB28B15L
产品类别Potentiometers标准包装数量Bulk
工厂包装数量0

合规参数

RoHSRoHS Compliant By ExemptionSVHC:No SVHC (20-Jun-2013)
欧盟RoHSCompliant海关税号85334010
抗辐射加固No军用标准Not Required

电气参数

线性度±5%容差20 %
电阻10 KOhm分辨率Infinite
元件类型Conductive Plastic功率(瓦)1W
额定功率1/2 W额定电压:350VAC
电阻值(欧姆)10k接触电阻:1%
介电强度1500VAC击穿电压:1000V
电阻公差10kΩ绝缘电阻1000Megohms
直流电阻(DCR)(最大):10kohm

机械参数

深度15.88mm锥度Linear
宽度:15.9mm高度17.47mm
长度34.93mm扭矩0.3N-cm
重量0.008直径Not Required mm
旋转范围300°包装方式Bulk
轴径尺寸smooth本体尺寸Rectangular - 0.687" x 0.625" Face x 0.500" L (17.45mm x 15.88mm x 12.70mm)
端接方式PCPins轴细节Slotted
致动器类型Slotted Shaft安装类型Panel Mount/Through Hole
螺纹长度9.53mm行程角度:5°
安装样式Panel旋转角度:240°
轴直径6.35 mm执行器长度0.875" (22.23mm)
轴径0.25"总长度34.93 mm
刀片材料ConductivePlastic包装数量1
尺寸/外形34.93 x 15.88 x 17.47mm执行器直径0.249" (6.32mm)
连接器间距2.5mm端接样式Pin
导体材料plastic电阻材料Conductive Plastic
安装孔直径3/8in轴和轴承长度7/8 in

产品信息

SPG1类型Potentiometer
系列:91已删除Compliant
技术Conductive Plastic失效率Not Required
调节方式Side Adjustment特性linear
联数:1圈数1(Elec)|1(Mech) Turn
单元数量1类型属性Linear
其他规格240°

环境参数

开关次数100000Cycles工作温度-40 to 125 °C
温度系数±1000ppm/°C典型温度系数:1000ppm/°C
结工作温度+125°C

文档与媒体

PDF 文档
PDF 文档
PDF 文档

相关型号

420045B14

420045B14

APEM

Knobs & Dials Machined Alumin Knob

¥20.4000
详情
KNS501B14

KNS501B14

APEM

Knobs & Dials Machined Alumin Knob

¥33.2520
详情

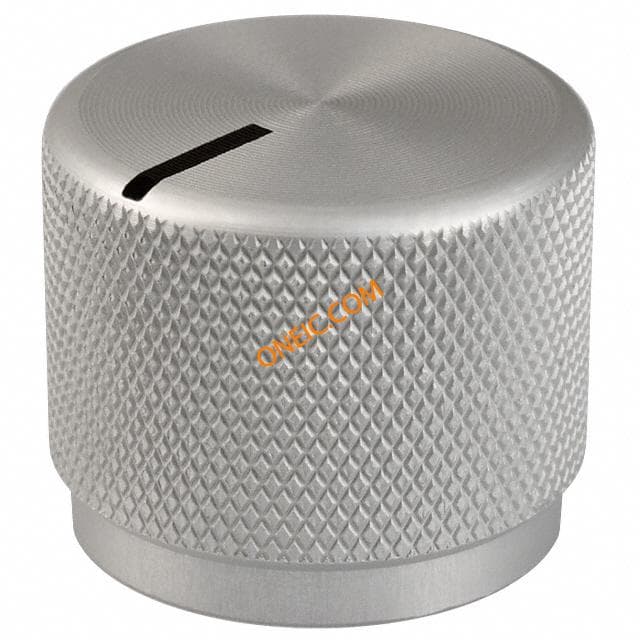

OEJL-75-1-5

OEJL-75-1-5

Kilo International, Inc.

KNOB CLR GLOSS.75"DIA .250"SHAFT

¥55.3270
详情

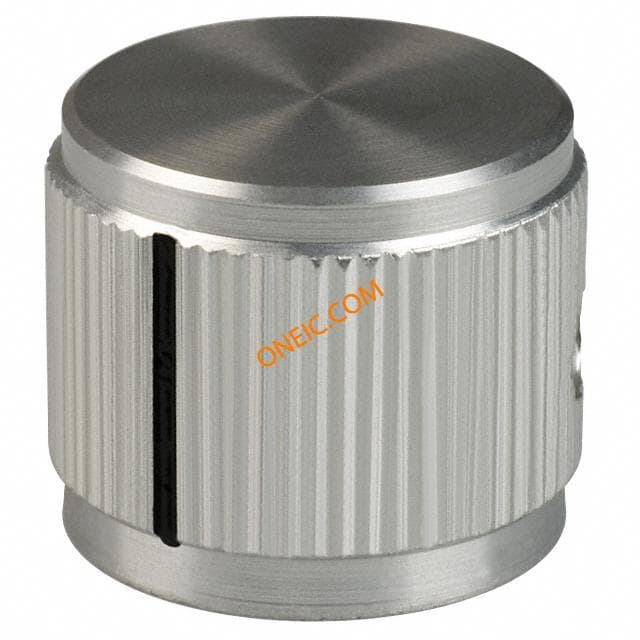

DD-75-1-5

DD-75-1-5

Kilo International, Inc.

KNOB CLR GLOSS.75"DIA .250"SHAFT Knob;Dia 0.75in;Shaft Sz 0.25in;Panel;Side Saw Cut;Clear Gloss;Aluminum;6-32 Knob;Dia0.75in;ShaftSz0.25in;Panel;SideSawCut;ClearGloss;Aluminum;6-32

¥60.5837
详情

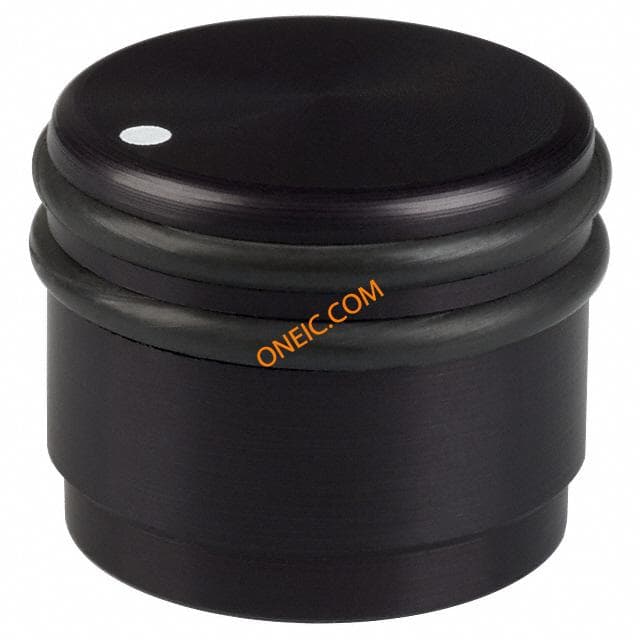

ML-75-2-5

ML-75-2-5

Kilo International, Inc.

KNOB BLK GLOSS.75"DIA .250"SHAFT

¥76.1611
详情

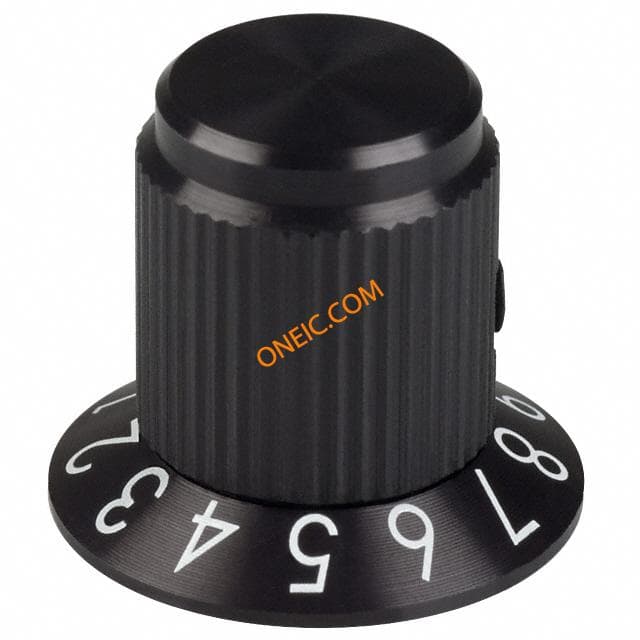

SC-50-4-5

SC-50-4-5

Kilo International, Inc.

KNOB BLK/MATTE.50"DIA .250"SHAFT

¥63.9255
详情

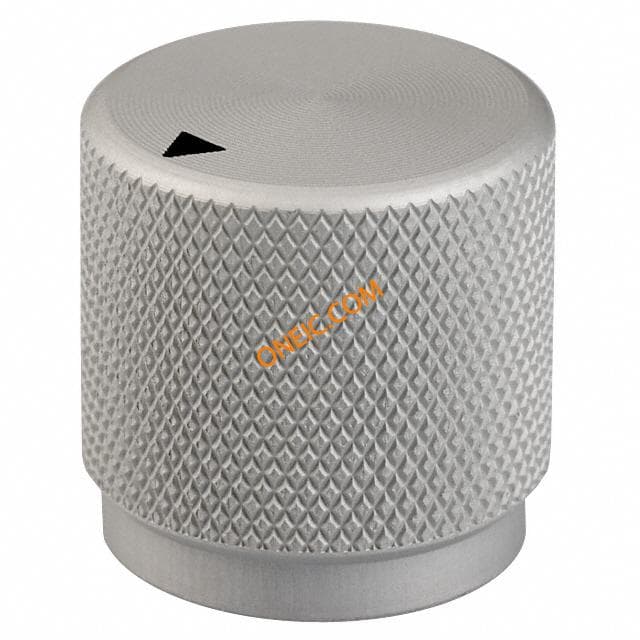

OEJA-63-3-5

OEJA-63-3-5

Kilo International, Inc.

KNOB CLR/MATTE.625"DIA.250"SHAFT

¥53.3266
详情

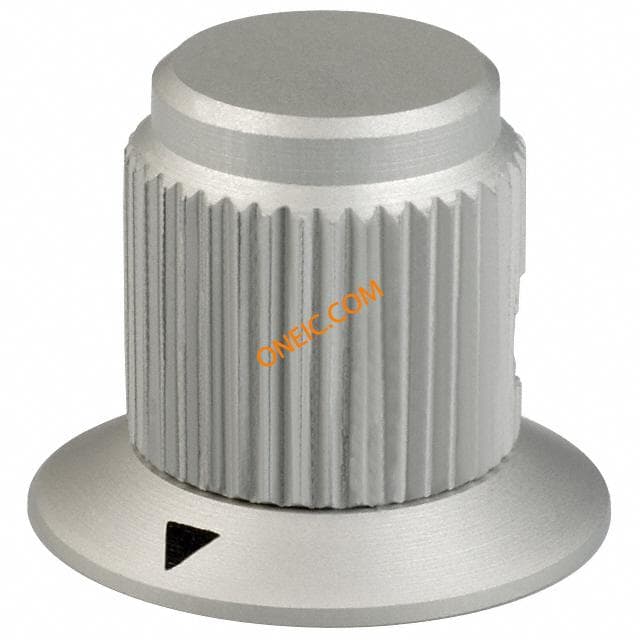

DDS-50-1-5

DDS-50-1-5

Kilo International, Inc.

KNOB CLR GLOSS.685"DIA.250"SHAFT Knob;Instrumentation;Dia 0.685in;Shaft Sz 0.25in;Screw;Triangle;Clear Gloss;6-32 Knob;Instrumentation;Dia0.685in;ShaftSz0.25in;Screw;Triangle;ClearGloss;6-32

¥60.6288
详情

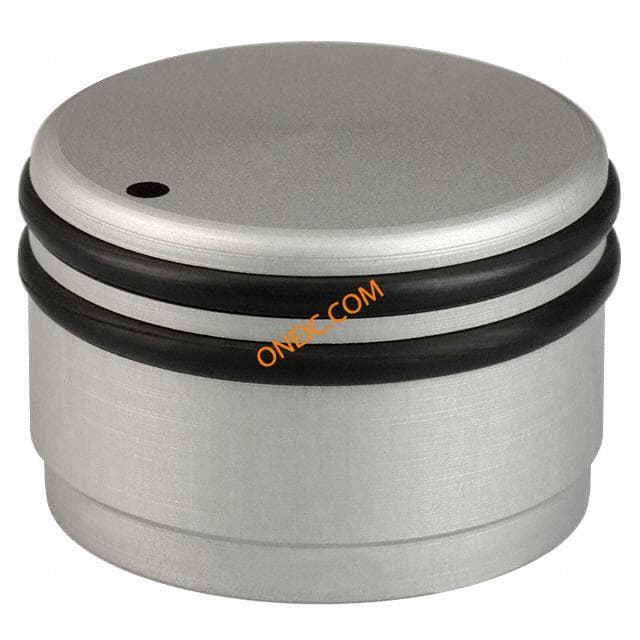

ML-90-3-5

ML-90-3-5

Kilo International, Inc.

KNOB CLR MATTE.925"DIA.250"SHAFT Knob;Dia 0.925in;Shaft Sz 0.25in;Panel;Dot on Top;Clear Matte;Aluminum;6-32 Knob;Dia0.925in;ShaftSz0.25in;Panel;DotonTop;ClearMatte;Aluminum;6-32

¥79.1191
详情
420045B14

420045B14

Bosch Rexroth AG

CONTROL KNOB Switch Access Rotary Switch Round Knob

详情
420055B14

420055B14

Bosch Rexroth AG

CONTROL KNOB

详情
KNS501B14

KNS501B14

Bosch Rexroth AG

CONTROL KNOB

详情

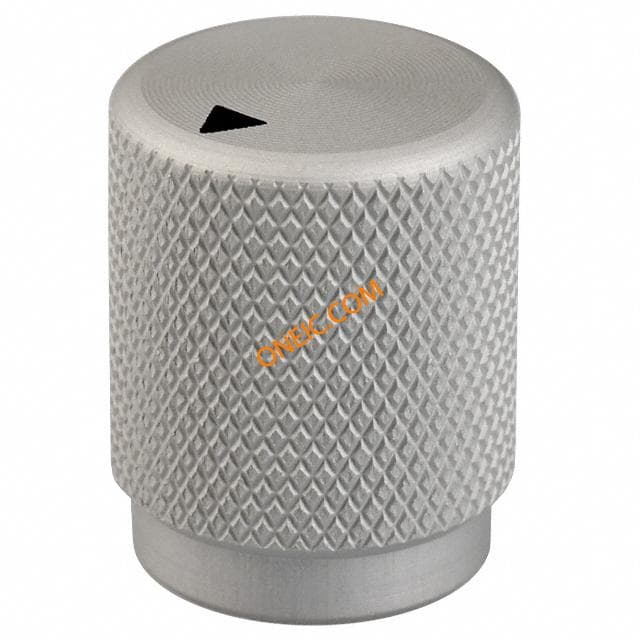

OEJA-50-3-5

OEJA-50-3-5

Kilo International, Inc.

KNOB CLR/MATTE.50"DIA .250"SHAFT

¥57.6028
详情

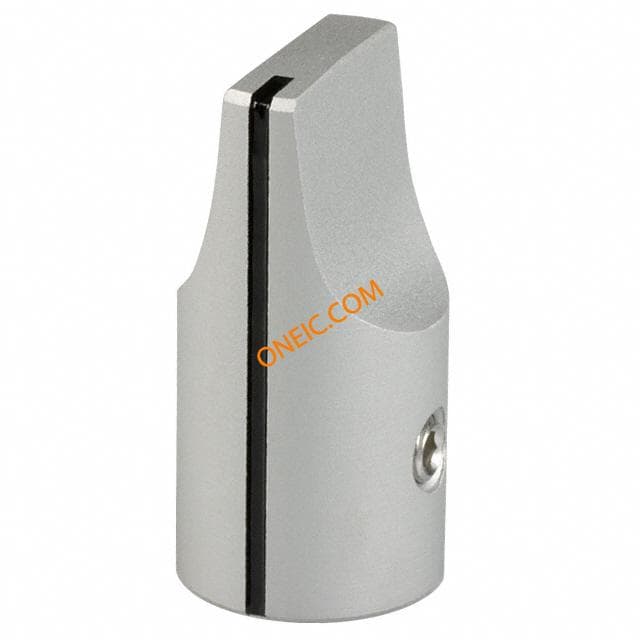

HD-50-3-5

HD-50-3-5

Kilo International, Inc.

KNOB CLR MATTE.50"DIA .250"SHAFT

¥69.3464
详情

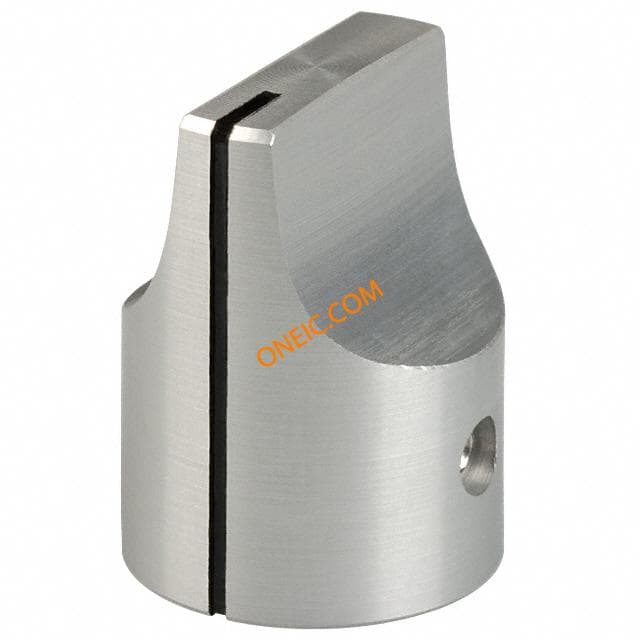

HD-75-1-5
