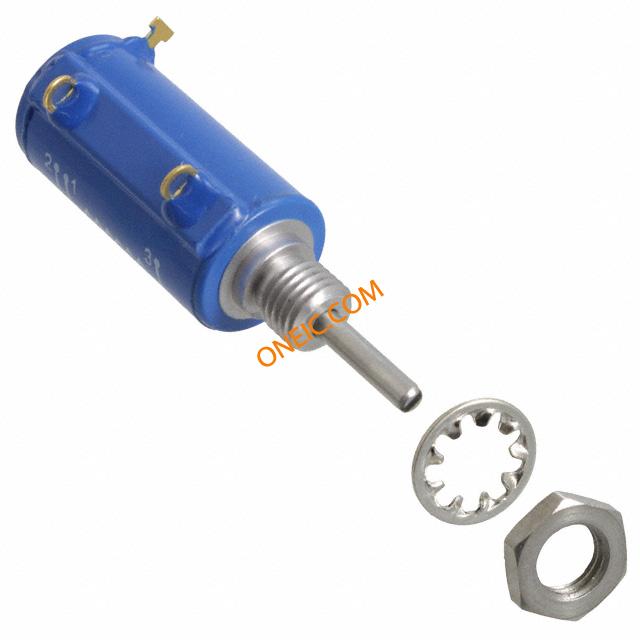

点击放大查看
3700S-1-103L
| 制造商 | |
| 描述 | Res Wirewound POT 10K Ohm 5% 1W 10(Elec)/10(Mech)Turn 2.37mm (42.86 X 15.88 X 17.46mm) Solder Lug Panel Mount POT 10K OHM 1/2" RD WW Precision Potentiometers PRECISION POT 10K 1/2 12.7MM 10T WW Potentiometer: shaft; multiturn; 10kΩ; 1W; ±5%; 2.4mm; linear; IP40 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | Precision Potentiometer | 其他名称 | 3700S1103L |
| 产品类别 | Precision Potentiometers | 标准包装数量 | Bulk |
| 工厂包装数量 | 5 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
电气参数
| 线性度 | ±0.25% | 容差 | 5 % |
| 电阻 | 10 KOhm | 元件类型 | Wirewound |
| 功率（瓦） | 1W | 额定功率 | 1 W |
| 电阻值（欧姆） | 10k | 绝缘电阻 | 1000MΩ |
机械参数
| 深度 | 15.88 | 高度 | 17.46 |
| 重量 | 9.9 g | 材料（通用） | metal |
| 旋转范围 | 3600° | 包装方式 | Bulk |
| 轴径尺寸 | smooth | 本体尺寸 | Round - 0.500" Dia x 1.000" L (12.70mm x 25.40mm) |
| 轴细节 | Slotted | 致动器类型 | Slotted Shaft |
| 安装类型 | Panel Mount | 螺纹长度 | 7mm |
| 安装样式 | Panel | 轴直径 | 2.37 mm |
| 执行器长度 | 0.687" (17.46mm) | 总长度 | 42.86 |
| 包装数量 | 5 | 执行器直径 | 0.093" (2.37mm) |
| 端接样式 | Solder Lug | 导体材料 | wirewound |
| 电阻材料 | Wirewound | 轴和轴承长度 | 17.46 mm |
产品信息
| SPG | 5 | 类型 | Potentiometer |
| 系列 | 3700 | 技术 | Wirewound |
| 调节方式 | Side Adjustment | 特性 | linear |
| 圈数 | 10(Elec)|10(Mech) Turns | 单元数量 | 1 |
| 类型属性 | precise | ||
环境参数
| 防护等级 | IP40 | 工作温度 | 1 to 125 °C |
| 温度系数 | ±50ppm/°C | ||
