点击放大查看

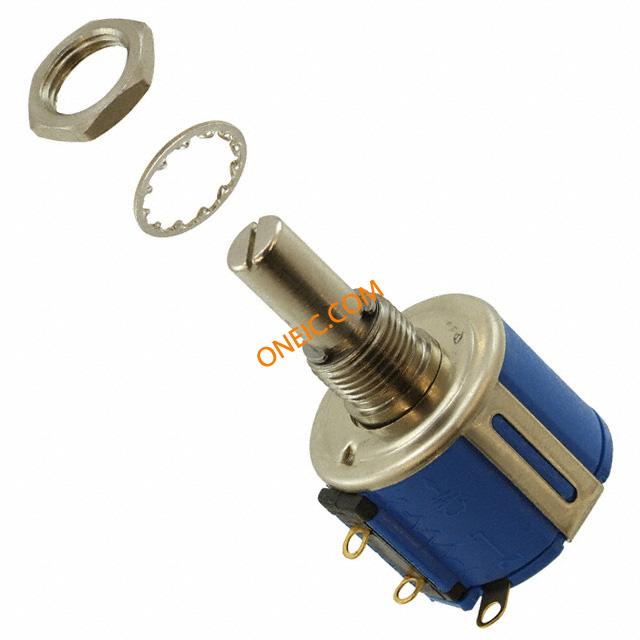

3543S-1-502L

制造商	Bourns, Inc.
描述	Res POT 5K Ohm 5% 1W 3(Elec)/3(Mech)Turn 6.34mm (39.67 X 22.23 X 26.99mm) Solder Lug Panel Mount Precision Potentiometers 7/8WW 5KOHMS 0.25% 3TURNS POT 5.0K OHM 7/8" RD WW Pot;Wirewound;Rest 5 Kilohms;Panel;3 Turns;Linear;Pwr-Rtg 1W;Shaft Dia 0.2497in POTENTIOMETER, LINEAR, 5KOHM, 5%, 1W Pot;Wirewound;Rest5Kilohms;Panel;3Turns;Linear;Pwr-Rtg1W;ShaftDia0.2497In Potentiometer: shaft; multiturn; 5kΩ; 1W; ±5%; 6.35mm; linear; IP40 Potentiometer 5 kOhm linear ± 5 %, 3543S-1-502L, Bourns Bourns 3543S 系列 3 转 5kΩ ±5% 线性精密电位计 , 1W, 6.35 mm 直径轴, ±50ppm/°C, 面板安装
分类	电阻器与电位器旋转电位器旋转电位器

对参数有疑问？问 AI 助手

商业参数

产品	Precision Potentiometer	其他名称	3543S1502L
产品类别	Precision Potentiometers	标准包装数量	Bulk
工厂包装数量	1000

合规参数

RoHS	RoHS Compliant By Exemption	SVHC	:No SVHC (16-Dec-2013)
欧盟RoHS	Compliant	海关税号	85334010
抗辐射加固	No	军用标准	Not Required

电气参数

线性度	±0.25%	容差	5 %
电阻	5 KOhm	分辨率	0.047%
元件类型	Wirewound	功率（瓦）	1W
额定功率	1 W	电阻值（欧姆）	5k
介电强度	1000VAC	电阻公差	:± 5%
绝缘电阻	1000Megohms	直流电阻（DCR）（最大）	:5kohm

机械参数

深度	Not Required mm	锥度	:Linear
高度	Not Required mm	扭矩	0.35N-cm
重量	0.0213	直径	Not Required mm
材料（通用）	metal	旋转范围	1080°
包装方式	Tray	轴径尺寸	smooth
本体尺寸	Round - 0.875" Dia x 0.750" L (22.23mm x 19.05mm)	端接方式	Lug
轴细节	Slotted	致动器类型	Slotted Shaft
安装类型	Panel Mount	螺纹长度	8mm
安装样式	Panel	旋转角度	1080°
轴直径	6.34 mm	执行器长度	0.812" (20.62mm)
轴径	0.2497"	总长度	39.67 mm
刀片材料	Wirewound	包装数量	1
尺寸/外形	0.875"Dia×0.75"L	执行器直径	0.250" (6.34mm)
端接样式	Solder Lug	导体材料	wirewound
电阻材料	Wirewound	轴和轴承长度	20.62 mm

产品信息

SPG	1	类型	Potentiometer
系列	3543	失效率	Not Required
调节方式	Side Adjustment	特性	linear
联数	:1	圈数	3(Elec)\|3(Mech) Turns
单元数量	1	类型属性	precise

环境参数

开关次数	300000Revolutions	防护等级	IP40
工作温度	1 to 125 °C	温度系数	50 PPM
结工作温度	+125°C

文档与媒体

PDF 文档

3543.pdf

PDF 文档

3543,45 Series

PDF 文档

1520116.pdf
