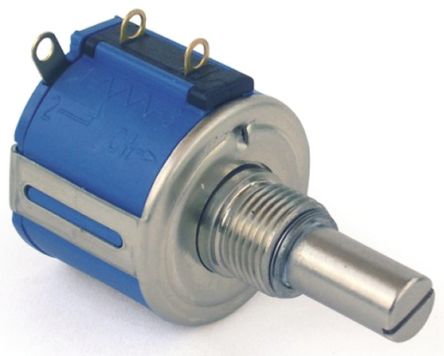

3543S-1-103L
| 制造商 | Bourns, Inc. |
| 描述 | Res POT 10K Ohm 5% 1W 3(Elec)/3(Mech)Turn 6.34mm (39.67 X 22.23 X 26.99mm) Solder Lug Panel Mount Precision Potentiometers 7/8WW 10KOHMS 0.25% 3TURNS POT 10K OHM 7/8" RD WW Pot;Wirewound;Rest 10 Kilohms;Panel;3 Turns;Linear;Pwr-Rtg 1W;Shaft Dia 0.2497in POT, WIREWOUND, 10KOHM, 5%, 1W POTENTIOMETER, LINEAR, 10KOHM, 5%, 1W Pot;Wirewound;Rest10Kilohms;Panel;3Turns;Linear;Pwr-Rtg1W;ShaftDia0.2497In Potentiometer: shaft; multiturn; 10kΩ; 1W; ±5%; 6.35mm; linear; IP40 Potentiometer 10 kOhm linear ± 5 %, 3543S-1-103L, Bourns Bourns 3545S 系列 3 转 10kΩ ±5% 线性 精密电位计 , 1W, 6.35 mm 直径轴, ±50ppm/°C, 面板安装 |
| 分类 |
商业参数
| 产品 | Precision Potentiometer | 其他名称 | 3543S1103L |
| 产品类别 | Precision Potentiometers | 标准包装数量 | Bulk |
| 工厂包装数量 | 1000 | ||
合规参数
| RoHS | RoHS Compliant | SVHC | :No SVHC (16-Dec-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85334010 |
电气参数
| 线性度 | ±0.25% | 容差 | 5 % |
| 电阻 | 10 KOhm | 分辨率 | 0.04% |
| 元件类型 | Wirewound | 功率（瓦） | 1W |
| 额定功率 | 1 W | 额定电压 | :224V |
| 电阻值（欧姆） | 10k | 介电强度 | 1000VAC |
| 电阻公差 | :± 5% | 绝缘电阻 | 1000Megohms |
| 直流电阻（DCR）（最大） | :10kohm | ||
机械参数
| 深度 | 22.23 | 锥度 | :Linear |
| 高度 | 26.99 | 扭矩 | 0.35N-cm |
| 重量 | 0.023 | 材料（通用） | metal |
| 旋转范围 | 1080° | 包装方式 | Tray |
| 轴径尺寸 | smooth | 本体尺寸 | Round - 0.875" Dia x 0.750" L (22.23mm x 19.05mm) |
| 端接方式 | Lug | 轴细节 | Slotted |
| 致动器类型 | Slotted Shaft | 安装类型 | Panel Mount |
| 螺纹长度 | 8mm | 安装样式 | Panel |
| 旋转角度 | 1080° | 轴直径 | 6.34 mm |
| 执行器长度 | 0.812" (20.62mm) | 轴径 | 0.2497" |
| 总长度 | 39.67 | 刀片材料 | Wirewound |
| 包装数量 | 1 | 尺寸/外形 | 0.875"Dia×0.75"L |
| 执行器直径 | 0.250" (6.34mm) | 端接样式 | Solder Lug |
| 导体材料 | wirewound | 电阻材料 | Wirewound |
| 轴和轴承长度 | 20.62 mm | ||
产品信息
| SPG | 1 | 类型 | Potentiometer |
| 系列 | 3543 | 调节方式 | Side Adjustment |
| 特性 | linear | 联数 | :1 |
| 圈数 | 3(Elec)|3(Mech) Turns | 单元数量 | 1 |
| 类型属性 | precise | ||
环境参数
| 开关次数 | 300000Revolutions | 防护等级 | IP40 |
| 工作温度 | 1 to 125 °C | 温度系数 | 50 PPM |
| 结工作温度 | +125°C | ||
