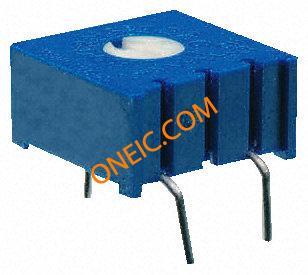

点击放大查看

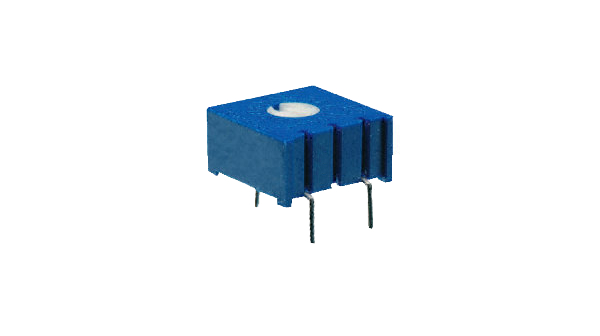

3386G-1-203LF
| 制造商 | Bourns, Inc. |
| 描述 | Res Cermet Trimmer 20K Ohm 10% 1/2W 1(Elec)/1(Mech)Turn 3.05mm (9.53 X 9.53 X 4.83mm) Pin Thru-Hole Tube Trimmer Resistors - Through Hole 3/8 20Kohms 10% 0.5Watts Square Res Cermet Trimmer 20K Ohm 10% 0.5W(1/2W) 1(Elec)/1(Mech)Turn 3.05mm (9.53 X 9.53 X 4.83mm) Pin Thru-Hole Tube TRIMMER 20K OHM 0.5W PC PIN 3386G top adj cermet trimmer,20K 10mm TRIMMER, 20K 10MMS/TCERMETTRIM20K Potentiometer: mounting; single turn, horizontal; 20kΩ; 500mW Trimmer Cermet 20 kOhm linear 500 mW, 3386G-1-203LF, Bourns Bourns 3386G 系列 通孔 微调电阻器, 带 针接端, 20kΩ ±10%, 1/2W, ±100ppm/°C |
| 分类 |
商业参数
| 产品 | Trimmer Resistors - Single Turn | 产品类别 | Trimmer Resistors - Through Hole |
| 标准包装数量 | Bulk | 工厂包装数量 | 50 |
合规参数
| RoHS | RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85334010 |
| 抗辐射加固 | No | 军用标准 | Not Required |
电气参数
| 容差 | 10 % | 电阻 | 20 KOhm |
| 元件类型 | Cermet | 功率（瓦） | 0.5W, 1/2W |
| 额定功率 | 1/2 W | 额定电压 | 300 V |
| 电阻值（欧姆） | 20k | 接触电阻 | :1% |
| 击穿电压 | :900V | 电阻公差 | 20kΩ |
| 直流电阻（DCR）（最大） | :20kohm | ||
机械参数
| 深度 | 9.53mm | 锥度 | :Linear |
| 高度 | 4.83mm | 长度 | 9.53mm |
| 重量 | 0.068 | 直径 | Not Required mm |
| 包装方式 | Tube | 引脚直径 | :0.5mm |
| 安装类型 | Through Hole | 端子类型 | :PCB Terminals |
| 安装样式 | Through Hole | 旋转角度 | :310° |
| 轴直径 | 3.05 mm | 总长度 | 9.53 mm |
| 包装数量 | 50 | 尺寸/外形 | Square - 0.375" L x 0.375" W x 0.190" H (9.52mm x 9.52mm x 4.83mm) |
| 连接器间距 | 10.16x5.08mm | 端接样式 | Pin |
| 导体材料 | cermet | 电阻材料 | Cermet |
产品信息
| SPG | 50 | 类型 | Trimmer |
| 系列 | 3386 | 已删除 | Compliant |
| 技术 | Cermet | 失效率 | Not Required |
| 产品子类型 | Single Turn | 调节方式 | Side Slot |
| 特性 | linear | 圈数 | 1(Elec)|1(Mech) Turns |
| 单元数量 | 1 | 类型属性 | 3/8" |
环境参数
| 机械寿命 | 200cycles | 工作温度 | -55 to 125 °C |
| 温度系数 | ±100ppm/°C | 典型温度系数 | :100ppm/°C |
