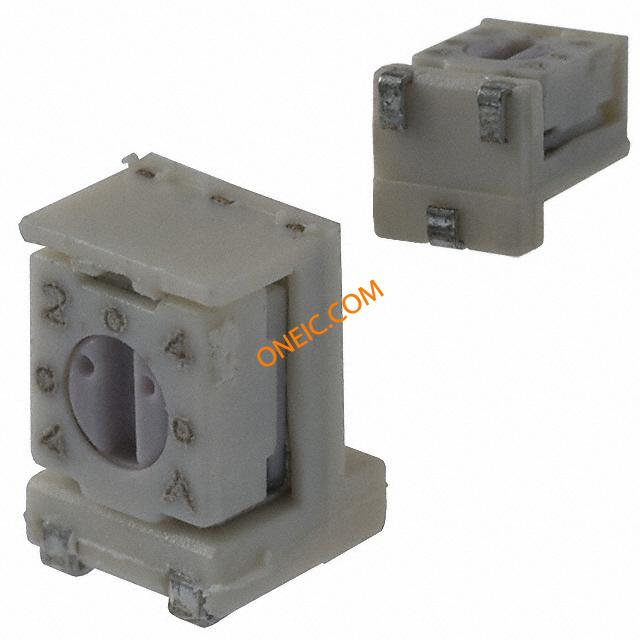

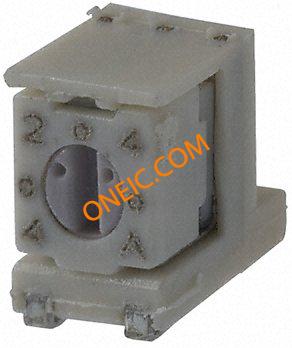

3313S-1-502E
| 制造商 | Bourns, Inc. |
| 描述 | Res Cermet Trimmer 5K Ohm 20% 1/8W 1(Elec)/1(Mech)Turn 1.93mm (3.61 X 3.71 X 5.35mm) J-Hook SMD Embossed T/R Trimmer Resistors - SMD 3mm 5K OHM Horizontal Adj Res Cermet Trimmer 5K Ohm 20% 0.125W(1/8W) 1(Elec)/1(Mech)Turn 1.93mm (3.61 X 3.71 X 5.35mm) J-Hook SMD Embossed T/R TRIMMER 5K OHM 0.125W SMD 3mm SMD Trimming Pot,1Turn,Cermet,5K Potentiometer: mounting; single turn, vertical; 5kΩ; 125mW; SMD Bourns 3313S 系列 表面贴装 微调电阻器, 带 J 形钩接端, 5kΩ ±20%, 1/8W, ±100ppm/°C |
| 分类 |
商业参数
| 产品 | Trimmers | 其他名称 | 3313S-1-502ECT |
| 产品类别 | Trimmer Resistors - SMD | 标准包装数量 | Tape & Reel |
| 工厂包装数量 | 1000 | ||
合规参数
| RoHS | In Transition | 欧盟RoHS | Compliant |
电气参数
| 容差 | 20 % | 电阻 | 5 KOhm |
| 元件类型 | Cermet | 功率（瓦） | 0.125W, 1/8W |
| 额定功率 | 1/8 W | 电阻值（欧姆） | 5k |
| 电阻公差 | 5000Ω | 工作频率 | 1 |
| 初始电阻（最小） | 5kΩ | ||

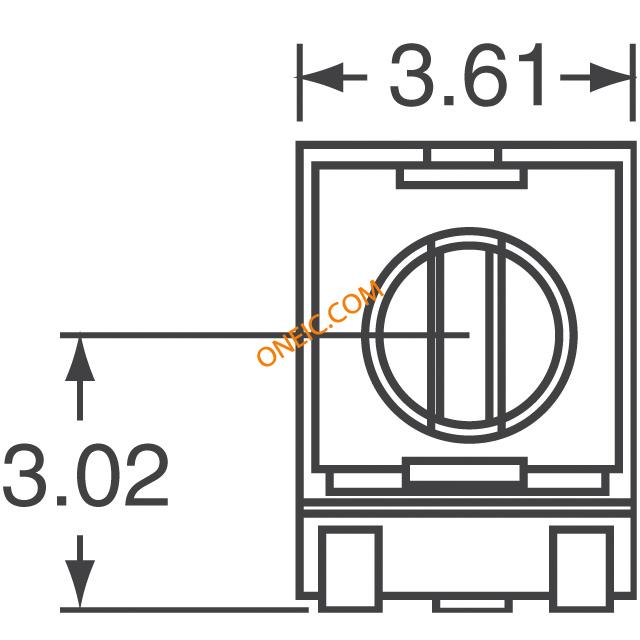

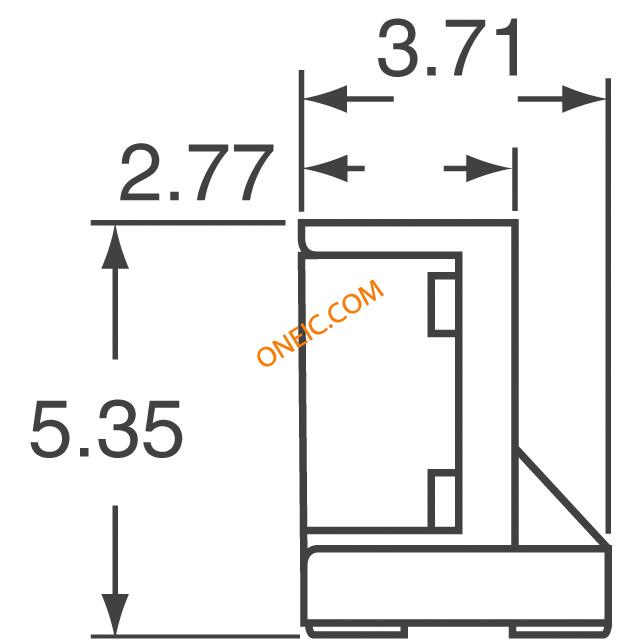

机械参数
| 深度 | 3.71mm | 锥度 | Linear |
| 高度 | 5.35mm | 长度 | 3.61mm |
| 重量 | 0.3 g | 包装方式 | Reel |
| 本体尺寸 | 3.5 x 3.2 x 2.2mm | 安装类型 | Surface Mount |
| 轴直径 | 1.93 mm | 端子样式 | J 形钩 |
| 轴径 | 1.93 mm。 | 总长度 | 3.61 |
| 包装数量 | 1 | 尺寸/外形 | 3.5 mm W x 3.2 mm L |
| 端接样式 | SMD/SMT | 导体材料 | cermet |
| 电阻材料 | Cermet | ||
产品信息
| SPG | 1 | 类型 | Trimmer |
| 系列 | 3313 | 功能 | Y |
| 方向 | 侧面调整 | 技术 | Cermet |
| 产品子类型 | Single Turn | 调节方式 | Top Slot |
| 特性 | linear | 圈数 | 1(Elec)|1(Mech) Turn |
| 单元数量 | 1 | 类型属性 | mounting |
| 其他规格 | 220° | ||
环境参数
| 工作温度 | -55 to 125 °C | 温度系数 | ±100ppm/°C |
| 典型温度系数 | ±100ppm/°C | ||
