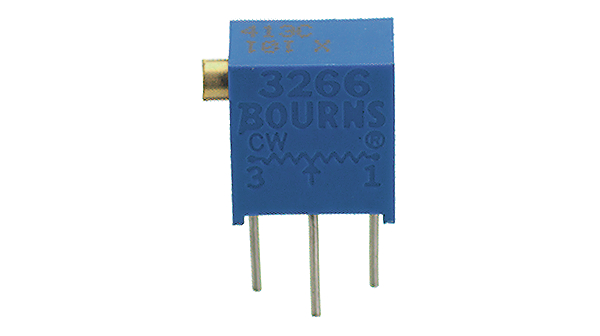

点击放大查看
3266X-1-104LF
| 制造商 | |
| 描述 | Res Cermet Trimmer 100K Ohm 10% 1/4W 12(Elec)Turn 1.78mm (7.73 X 4.5 X 7.24mm) Pin Thru-Hole Tube TRIMMER 100K OHM 0.25W PC PIN 3266X front adj cermet trimmer,100K 6mm Potentiometers 1/4 100Kohms 10% SQ W/Standoff Sealed Res Cermet Trimmer 100K Ohm 10% 0.25W(1/4W) 12(Elec)Turn 1.78mm (7.73 X 4.5 X 7.24mm) Pin Thru-Hole Tube TRIMMER, 15 TURN 100K Trimmer;Cermet;Rest100Kilohms;PCB;Pwr-Rtg0.25W;Dim0.264InLx0.177InWx0.285InH Potentiometer: mounting; multiturn; 100kΩ; 250mW; ±10%; linear Trimmer Cermet 100 kOhm linear 250 mW, 3266X-1-104LF, Bourns Bourns 3266X 系列 12 转 通孔 微调电阻器, 带 针接端, 100kΩ ±10%, 1/4W, ±100ppm/°C |
| 分类 |
商业参数
| 产品 | Potentiometer | 产品类别 | Potentiometers |
| 标准包装数量 | Bulk | 工厂包装数量 | 50 |
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 海关税号 | 85334010 | ||
电气参数
| 容差 | 10 % | 电阻 | 100 KOhm |
| 分辨率 | Infinite | 元件类型 | Cermet |
| 功率（瓦） | 0.25W, 1/4W | 额定功率 | 1/4 W |
| 额定电压 | 300 V | 电阻值（欧姆） | 100k |
| 接触电阻 | :3% | 介电强度 | 600VAC |
| 击穿电压 | :600V | 电阻公差 | 100000Ω |
| 绝缘电阻 | 500VDC@100megaohms(Min) | 直流电阻（DCR）（最大） | :100kohm |
机械参数
| 深度 | 4.5mm | 锥度 | :Linear |
| 高度 | 7.24mm | 长度 | 7.73mm |
| 扭矩 | 3Oz./in. | 重量 | 0.00043 |
| 包装方式 | Tube | 本体尺寸 | 7.2 x 6.7 x 4.5mm |
| 端接方式 | SolderablePins | 引脚直径 | :0.5mm |
| 安装类型 | Through Hole | 端子类型 | :PCB Terminals |
| 安装样式 | PCB | 旋转角度 | Wiperidles |
| 轴直径 | 1.78 mm | 刀片材料 | Cermet |
| 包装数量 | 50 | 尺寸/外形 | Square - 0.264" L x 0.177" W x 0.285" H (6.71mm x 4.50mm x 7.25mm) |
| 连接器间距 | 2.54x2.54mm | 端接样式 | PC Pin |
| 导体材料 | cermet | 电阻材料 | Cermet |
产品信息
| SPG | 50 | 类型 | Trimmer |
| 系列 | 3266 | 技术 | Cermet |
| 控制方式 | horizontal | 调节方式 | Side Adjustment |
| 特性 | linear | 电气寿命 | 1000hr |
| 圈数 | 12(Elec) Turns | 单元数量 | 1 |
| 类型属性 | mounting | ||
环境参数
| 开关次数 | 200Cycles | 工作温度 | -55 to 125 °C |
| 温度系数 | ±100ppm/°C | 典型温度系数 | :100ppm/°C |
| 结工作温度 | +150°C | ||
