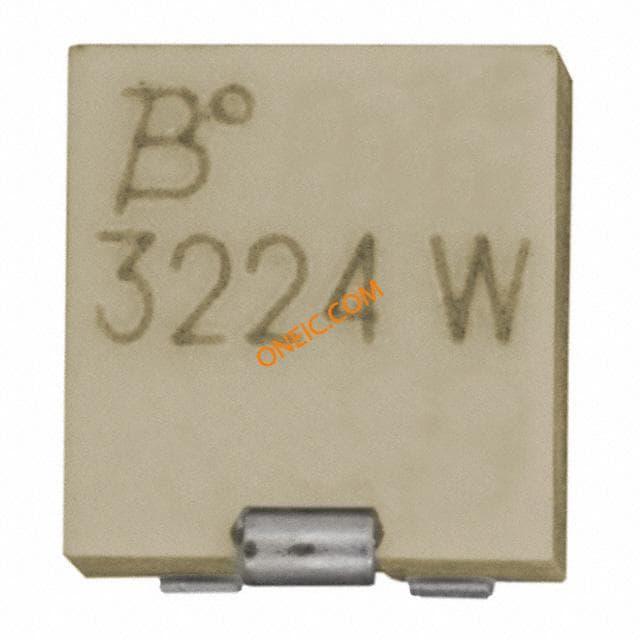

3224W-1-203E
| 制造商 | |
| 描述 | Res Cermet Trimmer 20K Ohm 10% 1/4W 12(Elec)Turn 1.5mm (4.8 X 3.9 X 5.3mm) J-Hook SMD Embossed T/R Res Cermet Trimmer 20K Ohm 10% 0.25W(1/4W) 12(Elec)Turn 1.5mm (4.8 X 3.9 X 5.3mm) J-Hook SMD Embossed T/R TRIMMER 20K OHM 0.25W SMD 3224W SMT top adj cermet trimmer,20K 4mm Trimmer Resistors - SMD 4mm 20Kohms 10% Square Cermet Sealed TRIMMER, SMD, 11 TURN 20K Trimmer;Cermet;Rest20Kilohms;SMD;11Turn;Pwr-Rtg0.25W Potentiometer: mounting; multiturn; 20kΩ; 250mW; SMD; ±10%; linear Trimmer Cermet SMD 20 kOhm 250 mW, 3224W-1-203E, Bourns Bourns 3224W 系列 12 转 表面贴装 微调电阻器, 带 J 形钩接端, 20kΩ ±10%, 0.25W, ±100ppm/°C |
| 分类 |
商业参数
| 产品 | Trimmers | 其他名称 | 3224W-203EDKR |
| 产品类别 | Trimmer Resistors - SMD | 标准包装数量 | Tape & Reel, Cut Tape |
| 工厂包装数量 | 250 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 标准 | RoHSCompliant |
| 海关税号 | 85334010 | 抗辐射加固 | No |
| 军用标准 | Not Required | ||
电气参数
| 容差 | 10 % | 电阻 | 20 KOhm |
| 分辨率 | Infinite | 元件类型 | Cermet |
| 功率(瓦) | 0.25W, 1/4W | 额定功率 | 1/4 W |
| 额定电压 | 300 V | 电阻值(欧姆) | 20k |
| 接触电阻 | :3% | 介电强度 | 600VAC |
| 击穿电压 | :600V | 电阻公差 | 20kΩ |
| 绝缘电阻 | 100Megohms(Min.) | 直流电阻(DCR)(最大) | :20kohm |
机械参数
| 深度 | 3.9mm | 锥度 | Linear |
| 宽度 | :4.8mm | 高度 | 5.3mm |
| 长度 | 4.8mm | 扭矩 | 180g-cm |
| 重量 | 0.00029 | 直径 | Not Required mm |
| 底座类型 | :SMD | 包装方式 | Embossed Tape and Reel |
| 本体尺寸 | 4.8 x 4.6 x 3.7mm | 端接方式 | SMT |
| 安装类型 | Surface Mount | 卷盘容量 | :250 |
| 端子类型 | :Surface Mount (SMD, SMT) | 安装样式 | Surface Mount |
| 轴直径 | 1.5 mm | 总长度 | 4.8 mm |
| 刀片材料 | Cermet | 包装数量 | 500 |
| 尺寸/外形 | Square - 0.190" L x 0.139" W x 0.200" H (4.80mm x 3.50mm x 5.10mm) | 胶带最大宽度 | :16mm |
| 端接样式 | J-Hook | 导体材料 | cermet |
| 电阻材料 | Cermet | ||
产品信息
| SPG | 500 | 类型 | Trimmer |
| 系列 | 3224 | 已删除 | Compliant |
| 技术 | Cermet | 失效率 | Not Required |
| 产品子类型 | Multiturn | 调节方式 | Top Adjustment |
| 特性 | linear | 电气寿命 | 1000hrs.@85°C,0.25W |
| 圈数 | 12(Elec) Turns | 单元数量 | 1 |
| 类型属性 | mounting | ||
环境参数
| 开关次数 | 200Cycles | 工作温度 | -65 to 150 °C |
| 温度系数 | ±100ppm/°C | 典型温度系数 | :100ppm/°C |
| 结工作温度 | +150°C | ||
