点击放大查看

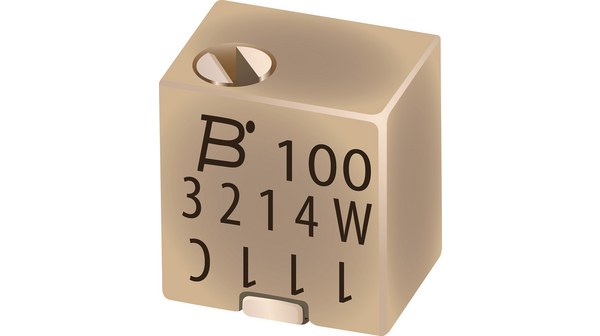

3214W-1-503E
| 制造商 | Bourns, Inc. |
| 描述 | Res Cermet Trimmer 50K Ohm 10% 1/4W 5(Elec)Turn 1.5mm (4.8 X 3.9 X 5.3mm) J-Hook SMD Embossed T/R TRIMMER 50K OHM 0.25W SMD 3214W top adj SMT cermet trimmer,50K 4mm Trimmer Resistors - SMD 4mm SQ 50K OHM Res Cermet Trimmer 50K Ohm 10% 0.25W(1/4W) 5(Elec)Turn 1.5mm (4.8 X 3.9 X 5.3mm) J-Hook SMD Embossed T/R TRIMMER, POT, 50KOHM, 10%, 5TURN, SMD, FULL REEL TRIMMER, SMD, 5 TURN 50K Trimmer;Cermet;Rest50Kilohms;SMD;Pwr-Rtg0.25W;Dim0.19inLx0.2inWx0.139inH Potentiometer: mounting; vertical, multiturn; 50kΩ; 250mW; SMD Trimmer Cermet SMD 50 kOhm 0.25 W, 3214W-1-503E, Bourns Bourns 3214W 系列 5 转 表面贴装 微调电阻器, 带 J 形钩接端, 50kΩ ±10%, 1/4W, ±100ppm/°C |
| 分类 |
商业参数
| 产品 | Trimmers | 其他名称 | 3214W-503EDKR |
| 产品类别 | Trimmer Resistors - SMD | 标准包装数量 | Cut Tape, Tape & Reel |
| 工厂包装数量 | 250 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 海关税号 | 85334010 | 抗辐射加固 | No |
| 军用标准 | Not Required | ||
电气参数
| 容差 | 10 % | 电阻 | 50 KOhm |
| 分辨率 | Infinite | 元件类型 | Cermet |
| 功率（瓦） | 0.25W, 1/4W | 额定功率 | 1/4 W |
| 额定电压 | 300 V | 电阻值（欧姆） | 50k |
| 接触电阻 | :3% | 介电强度 | 600VAC |
| 击穿电压 | :600V | 电阻公差 | 50kΩ |
| 绝缘电阻 | 500VDC@100megaohms(Min) | 直流电阻（DCR）（最大） | :50kohm |
机械参数
| 深度 | 3.9mm | 锥度 | Linear |
| 宽度 | :4.8mm | 高度 | 5.3mm |
| 长度 | 4.8mm | 扭矩 | 180g-cm |
| 重量 | 0 | 直径 | Not Required mm |
| 底座类型 | :SMD | 包装方式 | Tape & Reel (TR) |
| 本体尺寸 | 4.8 x 4.6 x 3.7mm | 端接方式 | SMT |
| 安装类型 | Surface Mount | 卷盘容量 | :250 |
| 端子类型 | :Surface Mount (SMD, SMT) | 安装样式 | Surface Mount |
| 旋转角度 | Wiperidles | 轴直径 | 1.5 mm |
| 总长度 | 4.8 mm | 刀片材料 | Cermet |
| 包装数量 | 500 | 尺寸/外形 | Square - 0.190" L x 0.139" W x 0.200" H (4.80mm x 3.50mm x 5.10mm) |
| 胶带最大宽度 | :16mm | 端接样式 | J Lead |
| 导体材料 | cermet | 电阻材料 | Cermet |
产品信息
| SPG | 500 | 类型 | Trimmer |
| 系列 | 3214 | 技术 | Cermet |
| 失效率 | Not Required | 产品子类型 | Multiturn |
| 调节方式 | Top Adjustment | 特性 | linear |
| 电气寿命 | 1000hr@0.5W,+85°C | 圈数 | 5(Elec) Turns |
| 单元数量 | 1 | 类型属性 | mounting |
环境参数
| 开关次数 | 200Cycles | 工作温度 | -65 to 150 °C |
| 温度系数 | ±100ppm/°C | 典型温度系数 | :100ppm/°C |
| 结工作温度 | +150°C | ||
