8119-RC
| 制造商 | |
| 描述 | Ind Common Mode Toroid 4mH 1KHz 14.5A Pin Common Mode Chokes Dual 4mH 1kHz 14.5A 12mOhm DCR Thru-Hole CHOKE COMM MODE W/HDR 4mH 14.5A COMMON MODE CHOKE Choke,CommonMode;7.3mH@1Khz;0.032OhmDCRMax |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 标准包装数量 | Bulk | ||
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85339000 |
电气参数
| 电流 | 14.5A | 核心类型 | :Choke |
| 电感量 | 4 mH | 滤波器类型 | Power Line |
| 量程（°/s） | :BOURNS - 8100 Series | 测试频率 | 1k |
| 额定直流电流 | :14.5A | 直流电阻（DCR） | 12 mOhm Max |
| 击穿电压 | 1.5kVrms | 最大额定电流 | 14.5 A |
| 直流电阻（DCR）（最大） | :0.012ohm | 初始电阻（最小） | 12 mOhm |
机械参数
| 深度 | 23.11 mm | 高度 | 41.91 mm |
| 重量 | 0.082 | 包装方式 | Bulk |
| 引脚样式 | Pin | 高度（最大） | 1.650" (41.91mm) |
| 安装类型 | Through Hole | 引脚数 | :4 |
| 封装形式 | Vertical, 4 PC Pin | 总长度 | 43.18 mm |

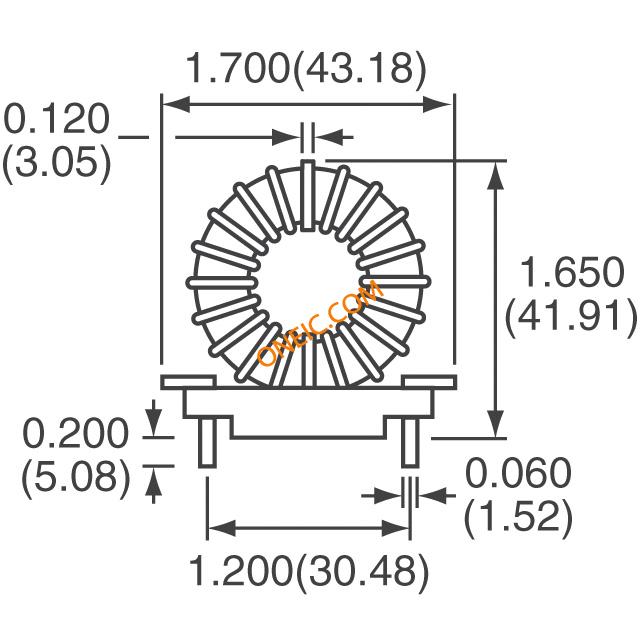

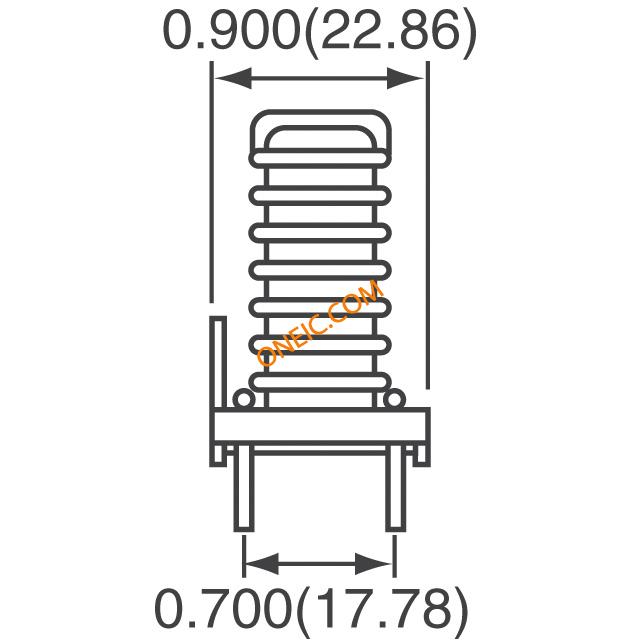

| 尺寸/外形 | 1.700" L x 0.900" W (43.18mm x 22.86mm) | 总体尺寸 | :43.18mm x 22.86mm x 41.91mm |
产品信息
| 类型 | Common Mode | 系列 | :8100 |
| 配置 | Dual | 线路数量 | 2 |
环境参数
| 工作温度 | -55 to 105 °C | ||
