8115-RC
| 制造商 | |
| 描述 | Ind Common Mode Toroid 1.2mH 1KHz 16A Pin Common Mode Chokes Dual 1.2mH 1kHz 16A 6mOhm DCR Thru-Hole CHOKE COMM MODE W/HDR 1.2mH 16A CHOKE, 1.2MH, 16A CHOKE,COMMONMODE,1.2MH@1KHZ,0.006OHMDCRMAX |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 标准包装数量 | Bulk | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 海关税号 | 85339000 | 抗辐射加固 | No |
| 军用标准 | Not Required | ||
电气参数
| 电流 | 16A | 阻抗 | Not Required ohm |
| 电感量 | 1.2 mH | 滤波器类型 | Power Line |
| 量程（°/s） | :BOURNS - 8100 Series | 测试频率 | 0.001 MHz |
| 额定直流电流 | :16A | 直流电阻（DCR） | 6 mOhm Max |
| 击穿电压 | 1.5kVrms | 最大额定电流 | 16 A |
| 直流电阻（DCR）（最大） | :6000µohm | 直流正向电流（If）（最大） | 16000 mA |
| 初始电阻（最小） | 6 mOhm | ||

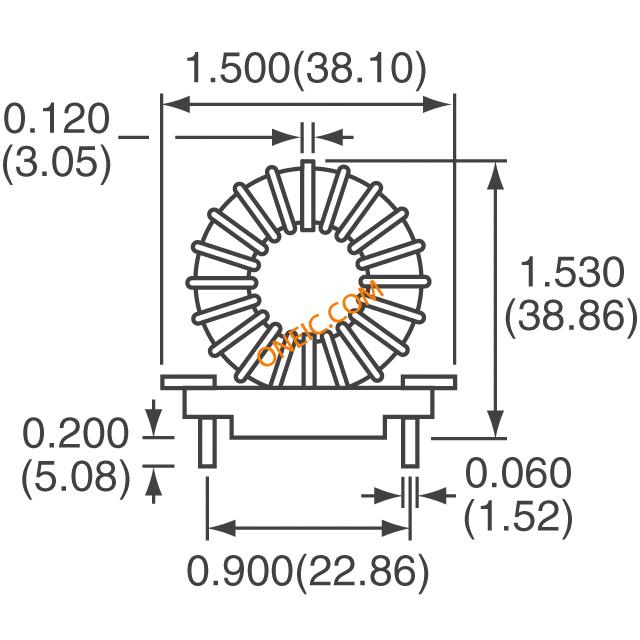

机械参数
| 深度 | 20.57 mm | 高度 | 38.86 mm |
| 重量 | 0.045 | 直径 | Not Required mm |
| 包装方式 | Bulk | 引脚样式 | Pin |
| 高度（最大） | 1.530" (38.86mm) | 引脚间距 | 22.86 mm |
| 安装类型 | Through Hole | 封装形式 | Vertical, 4 PC Pin |
| 总长度 | 38.1 mm | 尺寸/外形 | 1.500" L x 0.800" W (38.10mm x 20.32mm) |
| 总体尺寸 | :38.1mm x 20.32mm x 38.86mm | ||
产品信息
| 类型 | Common Mode | 已删除 | Compliant |
| 技术 | Wirewound | 失效率 | Not Required |
| 配置 | Dual | 线路数量 | 2 |
环境参数
| 工作温度 | -55 to 105 °C | ||
