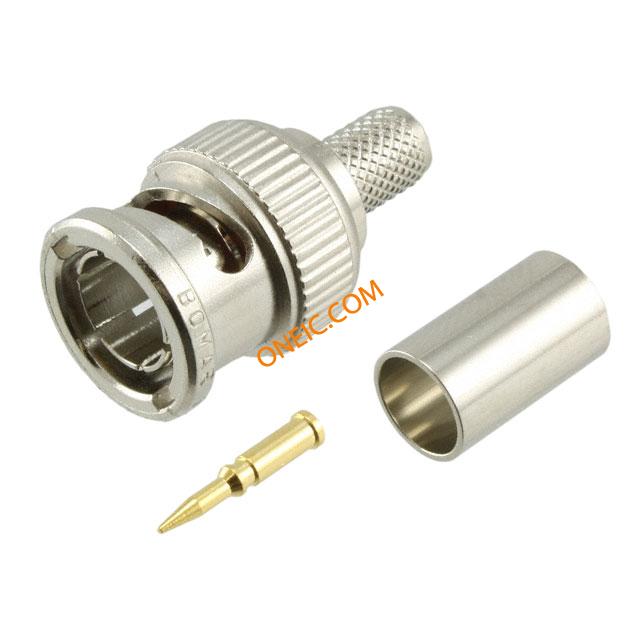

SBC1505A
| 制造商 | |
| 描述 | RF Connectors PLUG FOR 1505A CONN BNC PLUG STR 75 OHM CRIMP Connector; RF Coaxial;75 Ohms;RG59;BNC;For Belden 1505A Cable;Machined Brass RF Connectors / Coaxial Connectors PLUG FOR 1505A Conn BNC M 0Hz to 1GHz 75Ohm Crimp ST Cable Mount Gold RF/COAXIAL, BNC PLUG, STR, 75 OHM, CRIMP Connector,RFCoaxial;75Ohms;RG59;BNC;ForBelden1505ACable;MachinedBrass |
| 分类 |
对参数有疑问?问 AI 助手
商业参数
| 产品 | Connectors | 其他名称 | 991-1004 |
| 产品类别 | RF Connectors | 标准包装数量 | 100 |
| 工厂包装数量 | 100 | ||
合规参数
| RoHS | RoHS Compliant By Exemption | 海关税号 | 85366910 |
电气参数
| 阻抗 | 75 Ohms | 额定电压 | 500V |
| 最大频率 | 1GHz | ||
机械参数
| 重量 | 0.009 | 包装方式 | Bulk |
| 电缆类型 | :Belden 1505A | 本体表面处理 | Nickel |
| 电缆组 | Belden 1505A | 方向 | Straight |
| 基体材料 | Brass | 外壳颜色 | Silver |
| 安装类型 | Straight | 外壳镀层 | Brass |
| 行程角度 | Straight | 连接器类型 | Plug, Male Pin |
| 接触镀层 | Gold | 紧固类型 | Bayonet Lock |
| 外壳涂层 | Nickel | 安装样式 | CableMount |
| 连接器样式 | BNC | 本体材料 | Brass |
| 触头材料 | :Brass | 主要材料 | BNC |
| 端接样式 | Crimp | 配接方向 | Bayonet |
| 屏蔽层端接方式 | Crimp | 接触件端接 | Crimp |
| 介电材料 | TFE | 中心触点镀层工艺 | Nickel |
| 中心触点材料 | Brass | 供应商器件封装 | :Straight Plug |
产品信息
| 类型 | CablePlug | 系列 | :- |
| 射频系列/标准 | BNC | 应用细节 | Commercial |
文档与媒体
相关型号

1505A 010500
Belden Inc.
Coaxial Cables 20AWG 1C SHIELD 500ft SPOOL BLACK CABLE, COAXIAL, RG-59/U, 20AWG, 75 OHM, 500FT, BLK COAXIAL CABLE, RG-59/U, 20AWG SOLID, 75OHM IMP, DIGITAL VIDEO CABLE BLACK Coax - RG-59/U Type 20 AWG PE/GIFHDPE SH FR PVC Black
¥7.5957
详情

1505A 0101000
Belden Inc.
Coaxial Cables 20AWG 1C SHIELD 1000ft SPOOL BLACK COAXIAL CABLE; RG-59/U; 20AWG SOLID; 75 OHM IMP; DIGITAL VIDEO CABLE BLACK; 304m COAXIAL CABLE, RG-59/U, 20AWG SOLID, 75OHM IMP, DIGITAL VIDEO CABLE BLACK Coax - RG-59/U Type 20 AWG PE/GIFHDPE SH FR PVC Black
¥3124.9400
详情

BDHD100
Bomar Interconnect Products, Inc.
Crimpers CRIMP TOOL TOOL CRIMP - SBC-HBC1505 & 1694A CRIMPTOOLFORSBC-HBC1505&1694A
¥2387.0000
详情
Master Electronics7 days
库存150 件可订购
人民币含税
| 数量 | 单价 | 总价 |
|---|---|---|
| 1+✓ | ¥25.1729 | ¥25.17 |
| 25+ | ¥23.4784 | ¥586.96 |
| 100+ | ¥22.0259 | ¥2202.59 |
| 500+ | ¥16.6206 | ¥8310.30 |
| 1000+ | ¥13.8774 | ¥13877.40 |
| 5000+ | ¥13.1512 | ¥65756.00 |
