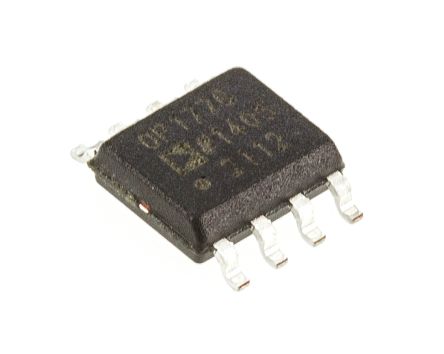

OP177GSZ
| 制造商 | Analog Devices, Inc. |
| 描述 | OP Amp Single GP ±18V 8-Pin SOIC N IC OPAMP GP 600KHZ 8SOIC OP177GSZ, Precision Operational Amplifier, 8-Pin SOIC Precision Amplifiers ULTRA-PREC IC Low Supply Crnt 2mA OP Amp Single GP �18V 8-Pin SOIC N OP AMP, PRECISION, 600KHZ, 8SOIC Operational amplifier; 600kHz; Channels:1; SO8 Operational Amplifier, Single, 600 kHz, SO-8, OP177GSZ, Analog Devices Analog Devices 运算放大器, 600kHz, 8针 SOIC |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 标准包装数量 | Rail / Tube | 工厂包装数量 | 98 |
| 标准封装名称 | SOIC | ||
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85423300 |
| 零件状态 | :177 | 抗辐射加固 | No |
电气参数
| 增益 | 135.56 dB | 电源抑制比 | 110 dB |
| 压摆率 | 0.3@±15V V/us | 输出类型 | No |
| 输出功率 | 50mW | 输入功率 | Dual |
| 额定功率 | 0.5 W | 晶体管类型 | :Precision |
| 共模抑制比、电源抑制比（典型） | 115 dB | 输出电流 | 1.6mA |
| 供电电流 | 2@±15V mA | 供电电压 | ±3 V |
| 供电类型 | Dual | 通道数量 | 1 |
| 元件数量 | 1 | 输入偏置电流 | 1.2nA |
| ADC/DAC 数量 | :1 | 最小输入电压 | 20µV |
| 增益带宽积 | 600kHz | 轨到轨工作 | No |
| 最大功耗 | 500 mW | 输入偏置电流（最大） | 0.0028@±15V uA |
| 输入失调电流（最大） | 0.0028@±15V | 电源电压范围（典型） | �5/�9/�12/�15 V |
| 频段（低/高） | 600kHz | 输入失调电压（最大） | 0.06@±15V mV |
| 共模瞬态抗扰度（最小） | Extended Industrial | 电压输出差（典型值）@ 距离 | 135.56 dB |
机械参数
| 重量 | 0.000001 | 带宽 | :600kHz |
| 包装方式 | Tube | 引脚样式 | Gull-wing |
| 安装类型 | Surface Mount | 安装样式 | SMD/SMT |
| 引脚数 | :8 | 封装形式 | 8SOIC N |
| 冷却的封装 | SOIC N | 材料表面处理 | :MSL 1 - Unlimited |
| 包装数量 | SOIC N | 位数 | 8 |
| 供应商器件封装 | 8-SOIC N | ||
产品信息
| SPG | 20 | 类型 | General Purpose Amplifier |
| 系列 | OP177 | 关断 | No |
| 基本单元 | :177 | 技术 | Bipolar |
| 制造商全称 | Precision Amplifier | 放大器类型 | General Purpose |
| 单元数量 | 1 | 电路数 | 1 |
| 使用的IC/零件 | :OP177GSZ | 其他规格 | :Ultra High Precision |
环境参数
| 工作温度 | -40 to 85 °C | ||
