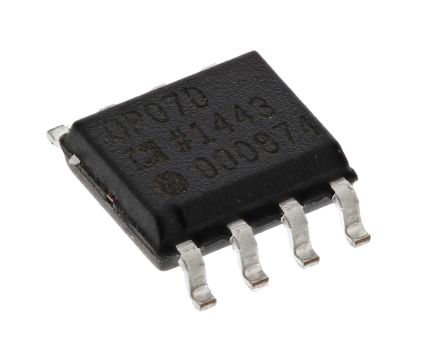

OP07DRZ
| 制造商 | Analog Devices, Inc. |
| 描述 | OP Amp Single GP ±18V 8-Pin SOIC N IC OPAMP GP 600KHZ 600KHZ 8SOIC OP07DRZ, Operational Amplifier 0.6MHz, 8-Pin SOIC Precision Amplifiers Ultra Low Offset VTG OP Amp Single GP �18V 8-Pin SOIC N Analog Devices 运算放大器, 600kHz, 8针 SOIC |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | Precision Amplifiers | 标准包装数量 | Rail / Tube |
| 工厂包装数量 | 98 | 标准封装名称 | SOIC |
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 抗辐射加固 | No | ||
电气参数
| 增益 | 140 dB | 电源抑制比 | 115 dB |
| 频率 | 10nV/√Hz | 压摆率 | 0.2@±5V V/us |
| 输出类型 | No | 输入功率 | Dual |
| 转换速率 | 0.2V/µs | 共模抑制比、电源抑制比（典型） | 120 dB |
| 输出电流 | 1.1mA | 供电电流 | 1.25@±5V mA |
| 供电电压 | ±4 V | 供电类型 | Dual |
| 通道数量 | 1 | 元件数量 | 1 |
| 输入偏置电流 | 200pA | 典型电压增益 | 140 dB |
| 最小输入电压 | 45µV | 输出电流（典型） | 15 mA |
| 增益带宽积 | 0.6 MHz | 轨到轨工作 | No |
| 输入偏置电流（最大） | 0.001@±5V uA | 输出电流/通道 | 15mA |
| 输入失调电流（最大） | 0.001@±5V | 输入噪声电流密度 | 0.074@±5V pA/rtHz |
| 输入噪声电压密度 | 10@±5V nV/rtHz | 电源电压范围（典型） | �5/�9/�12/�15 V |
| 输入失调电压（最大） | 0.15@±5V mV | 双电源电压（V+/-） | ±12 V, ±15 V, ±5 V, ±9 V |
| 共模瞬态抗扰度（最小） | Extended Industrial | 电压输出差（典型值）@ 距离 | 140 dB |
机械参数
| 宽度 | 4mm | 高度 | 1.5mm |
| 长度 | 5mm | 包装方式 | Tube |
| 引脚样式 | Gull-wing | 安装类型 | Surface Mount |
| -3dB带宽 | 600kHz | 安装样式 | SMD/SMT |
| 引脚数 | 8 | 封装形式 | 8SOIC N |
| 冷却的封装 | SOIC N | 包装数量 | SOIC N |
| 尺寸/外形 | 5 x 4 x 1.5mm | 位数 | 8 |
| 供应商器件封装 | 8-SOIC N | ||
产品信息
| 类型 | General Purpose Amplifier | 系列 | OP07D |
| 关断 | No | 制造商全称 | Ultra Low Offset Voltage Amplifier |
| 放大器类型 | General Purpose | 电路数 | 1 |
环境参数
| 工作温度 | -40 to 125 °C | ||
