点击放大查看

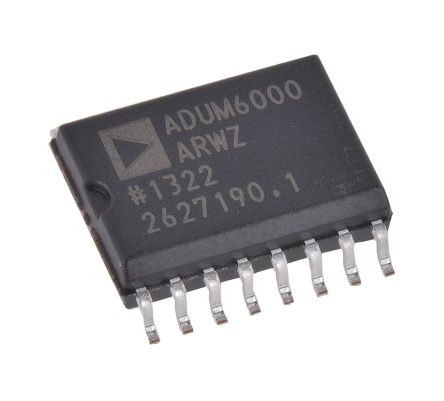

ADUM6000ARWZ
| 制造商 | Analog Devices, Inc. |
| 描述 | Conv DC-DC Single Non-Inv/Inv/Step Up/Step Down 3V to 5.5V 16-Pin SOIC W ISOLAT DC-DC CONV 5KVRMS 16SOICW Isolator Interface IC 5kV DC/DC Converter ISOLATOR, DC-DC, 5KVRMS, 16SOICW Analog Devices 隔离直流-直流转换器, 隔离式, 3 → 5.5 V输入, 最高 5 V输出, 180 MHz, 16针 SOIC W封装 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 标准包装数量 | Rail / Tube | 工厂包装数量 | 47 |
| 标准封装名称 | SOIC W | ||
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85423990 |
| 抗辐射加固 | No | ||
电气参数
| 隔离 | Isolated | 效率 | 31% |
| 输出类型 | Fixed | 最大功率 | 0.4 W |
| 额定电压 | 5|3.3 V | 电源调整率 | 1(Typ) mV/V |
| 负载调整率 | 5 % | 输出电流 | 0.08 A |
| 供电电压 | 3 to 5.5 V | 输出数量 | 1 |
| 通道数量 | :1 | 最大功率（瓦特） | 400mW |
| 开关稳压器 | Yes | 隔离电压 | 5000 V |
| 开关频率 | 180000(Typ) kHz | 最小输入电压 | 3.3V, 5V |
| 直流输入电压（最小） | 3 V | ||
机械参数
| 宽度 | 7.6(Max) | 重量 | 0.299 |
| 包装方式 | Tube | 引脚样式 | Gull-wing |
| 安装类型 | Surface Mount | 安装样式 | SMD/SMT |
| 引脚数 | :16 | 封装形式 | 16SOIC W |
| 冷却的封装 | SOIC W | 材料表面处理 | :MSL 3 - 168 hours |
| 总长度 | 10.5(Max) | 包装数量 | SOIC W |
| 尺寸/外形 | 0.41" L x 0.29" W x 0.10" H (10.4mm x 7.3mm x 2.5mm) | 位数 | 16 |
| 外壳尺寸-插件 | 2.35(Max) | ||
产品信息
| 类型 | Non-Inverting|Inverting|Step Up|Step Down | 系列 | ADUM6000 |
| 已删除 | Compliant | 产品特性 | OCP, OTP, UVLO |
| 印刷电路板数量 | 16 | ||
环境参数
| 工作温度 | -40 to 105 °C | 结工作温度 | 105C |
