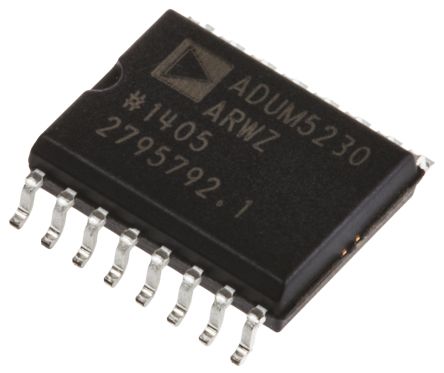

ADUM5230ARWZ
| 制造商 | |
| 描述 | MOSFET DRVR 0.3A 2-OUT Hi/Lo Side Half Brdg Non-Inv 16-Pin SOIC W IC DGTL ISO 2CH LOGIC 16SOIC MOSFET Driver 0.3A 2-OUT Hi/Lo Side Isolator Interface IC Half-Bridge Dvr w/ Intg Hi-Side Supply DRIVER, MOSFET, 0.1A/0.3A, 16SOIC Driver; line-differential; Outputs:1; SO16 Analog Devices 隔离半桥式驱动器, 2500 V隔离电压, 16针 SOIC W Digital Isolators Half-Bridge Dvr w/ Intg Hi-Side Supply |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 标准包装数量 | Rail / Tube | 工厂包装数量 | 47 |
| 标准封装名称 | SOIC W | ||
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85423990 |
电气参数
| 输出类型 | Logic | 额定功率 | 150 mW |
| 额定电压 | 4.5|12 V | 最大频率 | 1000(Min) |
| 上升时间（典型） | 25 ns | 输出电流 | 200 mA |
| 供电电流 | 200 mA | 驱动电路 | High and Low Side |
| 供电电压 | 4.5 V ~ 5.5 V | 输出数量 | 2 |
| 传播延迟 | 100ns | 通道数量 | 2 |
| 隔离电压 | 2500Vrms | 峰值输出电流 | 0.3 A |
| 最小供电电压 | 5.5|18.5 V | 传播延迟时间 | 100 ns |
| 输入逻辑高电平 | CMOS | 输入偏置电流（最大） | 10 μA |
| 滑臂电阻（欧姆）（典型） | :10ohm | 最大传播延迟 @ V, 最大CL | 10 ns |
| 正向电压（最大）@ If | 5.5V | 传播延迟 tpLH / tpHL（最大） | 100 |
| 共模瞬态抗扰度（最小） | Industrial | ||
机械参数
| 深度 | 2.35mm | 宽度 | 7.6mm |
| 长度 | 10.5mm | 重量 | 0.000638 |
| 包装方式 | Tube | 封装体颜色 | :SOIC |
| 引脚样式 | Gull-wing | 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT | 引脚数 | 16 |
| 封装形式 | 16SOIC W | 材料表面处理 | :MSL 3 - 168 hours |
| 包装数量 | SOIC W | 位数 | 16 |
| 供应商器件封装 | 16-SOIC W | ||
产品信息
| SPG | 47 | 类型 | :IGBT, MOSFET |
| 系列 | ADUM5230 | 基本单元 | :5230 |
| 单元数量 | 1 | 模块/板类型 | :Half Bridge |
| 驱动器数量 | 2 | 使用的IC/零件 | line - differential |
| 电机类型 - AC, DC | Half Bridge | 输入 - 侧1/侧2 | 2/0 |
环境参数
| 工作温度 | -40 to 105 °C | ||
