ADUM1400BRWZ
| 制造商 | Analog Devices, Inc. |
| 描述 | Digital Isolators 16-Pin SOIC W IC DGTL ISO 4CH LOGIC 16SOIC ADuM1400B quad 90Mbps 4/0 bus isolator Isolator Interface IC Digital Quad-CH Digital Isolator CMOS 4-CH 10Mbps 16-Pin SOIC W Tube DIGITAL ISOLATOR 4CH, SMD, ADUM1400 Inductor: digital isolator; SMD; Channels:4 Interface Isolator SOIC-16, ADUM1400BRWZ, Analog Devices Analog Devices 4通道 数字隔离器, 2500 V隔离电压, 16针 SOIC W Digital Isolators Digital Quad-CH |
| 分类 |
商业参数
| 标准包装数量 | Rail / Tube | 工厂包装数量 | 47 |
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 海关税号 | 85423190 | 零件状态 | :ADUM1400 |
| 抗辐射加固 | No | ||
电气参数
| 核心类型 | digital isolator | 数据速率 | 10Mbps |
| 输出类型 | Logic | 数据速率（最大） | 10 Mbps |
| 上升时间（典型） | 3ns | 输出电流 | 11 mA |
| 输入数量 | 4 | 供电电压 | 2.7 V ~ 5.5 V |
| 传播延迟 | 100ns | 通道数量 | 4 |
| 隔离电压 | 2500Vrms | 传播延迟时间 | 32 ns |
| 输入偏置电流（最大） | 10 μA | 正向电压（最大）@ If | 5V |
机械参数
| 深度 | 2.35mm | 宽度 | 7.6mm |
| 长度 | 10.5mm | 重量 | 0.000638 |
| 包装方式 | Tube | 端接方式 | :SMD |
| 安装类型 | Surface Mount | 安装样式 | SMD/SMT |
| 引脚数 | 16 | 封装形式 | 16SOIC W |
| 冷却的封装 | SOIC W | 材料表面处理 | :MSL 1 - Unlimited |
| 包装数量 | 100 | 位数 | :1400 |
| 供应商器件封装 | 16-SOIC W | ||
产品信息
| SPG | 100 | 系列 | ADUM1400 |
| 基本单元 | :1400 | 配置 | :4/0 |
| 单元数量 | 1 | 输入 - 侧1/侧2 | 4/0 |
环境参数
| 工作温度 | -40 to 105 °C | 结工作温度 | 105C |
相关型号
.jpg&w=3840&q=75)

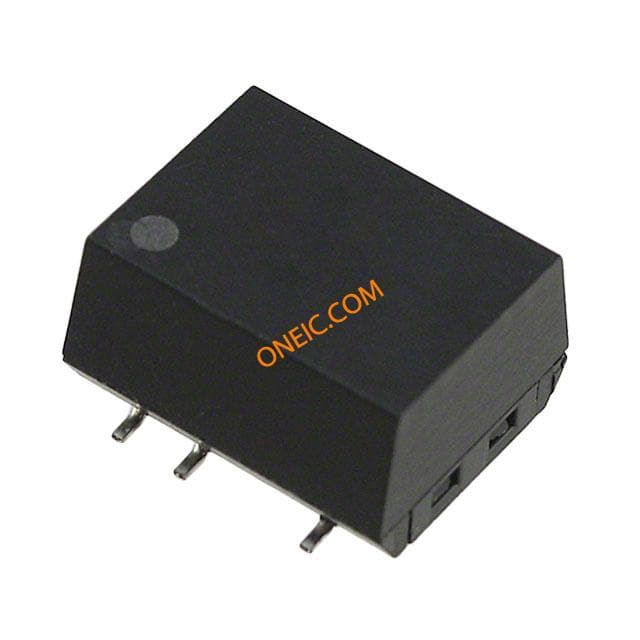

R1S-0505/E
Recom International Power GmbH
Module DC-DC 1-OUT 5V 0.2A 1W 5-Pin SMD Tube 1W DC/DC-Conv.ECONOL.SMD 2kV unreg POWER SUPPLIES DC/DC converter,5Vin,5Vout 200mA 1W DC/DC Converters 1W 05VIN 05VOUT CONV DC/DC DC/DC converter 5 VDC 5 VDC, R1S-0505/E, Recom
¥45.0360
详情

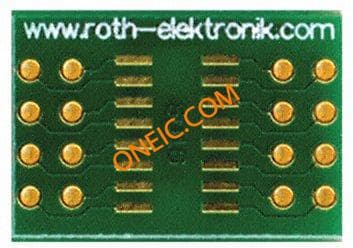

RE932-04
