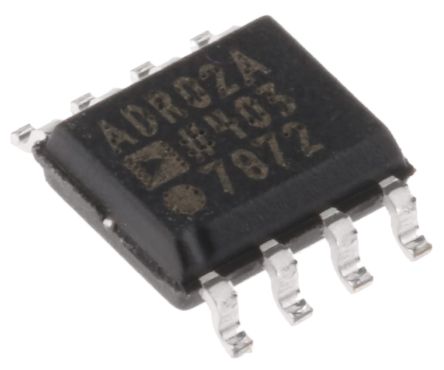

点击放大查看
ADR02ARZ
| 制造商 | Analog Devices, Inc. |
| 描述 | V-Ref Precision 5V 10mA 8-Pin SOIC N Tube IC VREF SERIES PREC 5V 8-SOIC ADR02ARZ, Voltage Reference 4.995 to 5.005V, 0.1% 10mA 36V Max. 8-Pin SOIC Voltage References Ultracompact Prec 5V V REF, SERIES, 5V, 0.005V, 8SOIC Analog Devices Fixed 5V 电压参考, ±0.1 %精确度, 10mA, 36 V输入, 8针 SOIC封装 |
| 分类 |
商业参数
| 产品 | Voltage References | 标准包装数量 | Rail / Tube |
| 工厂包装数量 | 98 | 标准封装名称 | SOIC |
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85423990 |
| 抗辐射加固 | No | ||
电气参数
| 容差 | ±0.1% | 基准类型 | Precision |
| 额定电压 | 5 V | 电源调整率 | 30 ppm/V |
| 负载调整率 | 70 ppm/mA | 输出电流 | 10 mA |
| 供电电压 | :0.1% | 电压基准 | :5V |
| 通道数量 | 1 | 最小输入电压 | 5V |
| 输出电压（最大） | 5.005 V | 静态电流 (Iq) | 1mA |
| 输出电流/通道 | 10 mA | 精度 - 最高（最低） | 0.1 % |
| 输出电压（最小/固定） | 4.995 V | 共模瞬态抗扰度（最小） | Extended Industrial |
| 最大持续工作电压（MCOV） | :36V | ||
机械参数
| 宽度 | 4mm | 高度 | 1.5mm |
| 长度 | 5mm | 重量 | 0.000001 |
| 包装方式 | Tube | 引脚样式 | Gull-wing |
| 安装类型 | Surface Mount | 安装样式 | SMD/SMT |
| 引脚数 | :8 | 封装形式 | 8SOIC N |
| 冷却的封装 | SOIC N | 材料表面处理 | :MSL 1 - Unlimited |
| 包装数量 | SOIC N | 尺寸/外形 | 5 x 4 x 1.5mm |
| 位数 | 8 | 供应商器件封装 | 8-SOIC N |
产品信息
| 系列 | ADR02 | 拓扑 | Series |
| 基本单元 | :2 | 可编程性 | Precision |
环境参数
| 工作温度 | -40 to 125 °C | 温度系数 | 10 ppm/°C |
| 典型温度系数 | 3 PPM / C | ||
