ADP2105ACPZ-1.2-R7
| 制造商 | |
| 描述 | Conv DC-DC Single Step Down 2.7V to 5.5V 16-Pin LFCSP EP T/R IC REG BUCK SYNC 1.2V 1A 16LFCSP Voltage Regulators - Switching Regulators 1 Amp Sync Step-Down Switching Voltage Regulators 1 Amp Sync Step-Down |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 其他名称 | ADP2105ACPZ-1.2-R7-ND | 标准包装数量 | Tape & Reel |
| 工厂包装数量 | 1500 | 标准封装名称 | LFCSP |
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 抗辐射加固 | No | ||
电气参数
| PWM类型 | Current Mode | 效率 | 97 % |
| 输出类型 | Fixed | 额定电压 | 1.2 V |
| 电源调整率 | 0.33 %/V | 负载调整率 | 0.4(Typ) %/A |
| 输出电流 | 1 A | 输出数量 | 1 |
| 稳压器拓扑 | Step Down | 开关稳压器 | Yes |
| 开关频率 | 1200(Typ) kHz | 同步整流 | Yes |
| 最小输入电压 | 1.2V | 直流输入电压（最小） | 2.7 V |
| 共模瞬态抗扰度（最小） | Industrial | ||
机械参数
| 宽度 | 4 mm | 高度 | 0.83 mm |
| 长度 | 4 mm | 包装方式 | Tape and Reel |
| 引脚样式 | No Lead | 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT | 封装形式 | 16LFCSP EP |
| 冷却的封装 | LFCSP EP | 总长度 | 4 |
| 包装数量 | LFCSP EP | 位数 | 16 |
| 外壳尺寸-插件 | 0.83 | 供应商器件封装 | 16-LFCSP-VQ (4x4) |
产品信息
| 类型 | Step Down | 系列 | ADP2105 |
| 拓扑 | Buck | 制造商全称 | Analog Devices |
| 印刷电路板数量 | 16 | ||
环境参数
| 工作温度 | -40 to 125 °C | ||
文档与媒体
PDF 文档
PDF 文档
相关型号
暂无图片
ADP2105-1.8-EVALZ
analog devices
Evaluation Board For ADP2105 Step-Down DC-To-DC Converters BOARD EVALUATION ADP2105Z 1.8V Power Management IC Development Tools ADP2105-1.8 Eval Brd 1A STEP-DOWN DC-DC CONVERTERS
¥516.1200
详情

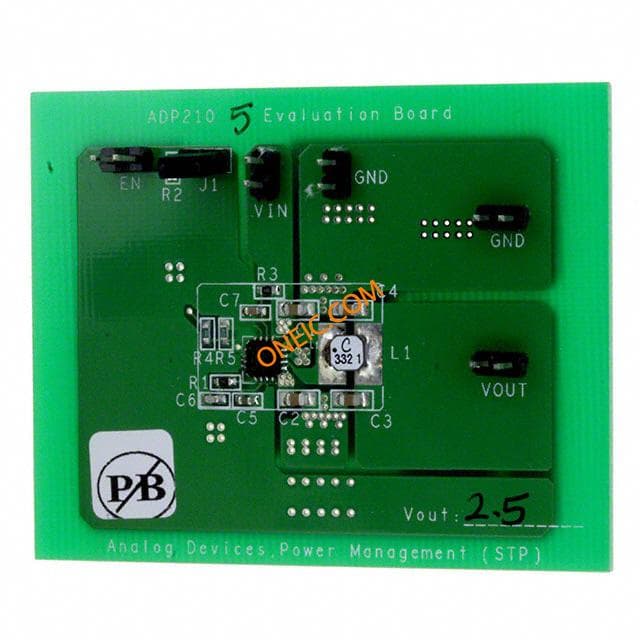

ADP2105-EVALZ
