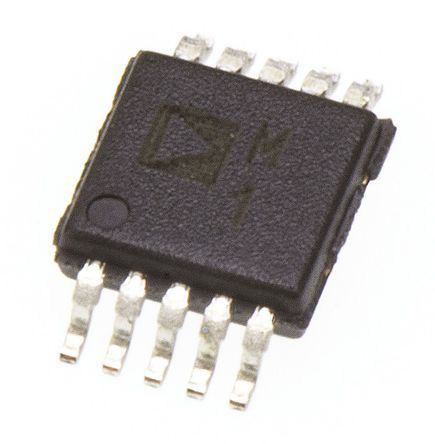

点击放大查看
ADP1621ARMZ-R7
| 制造商 | |
| 描述 | DC DC Cntrlr Single-OUT Step Up 2.9V to 5.5V Input 10-Pin MSOP T/R IC REG CTRLR PWM CM 10-MSOP Switching Controllers Constant-Freq Crnt Mode Step-Up Analog Devices 直流-直流控制器, 5.5 V, 升压, 1500 kHz, 10针 MSOP封装 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 其他名称 | ADP1621ARMZ-R7CT | 标准包装数量 | Tape & Reel |
| 工厂包装数量 | 1000 | 标准封装名称 | MSOP |
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 抗辐射加固 | No | ||
电气参数
| PWM类型 | Current Mode | 占空比 | 97% |
| Cuk转换器 | Yes | 降压转换器 | Yes |
| 隔离电源 | No | 额定电压 | 2.9 V to 5.5 V |
| 升压转换器 | Yes | 最大频率 | 1.5MHz |
| 供电电压 | 2.9 to 5.5 V | 倍压转换器 | Yes |
| 反激转换器 | Yes | 输出数量 | 1 |
| 分频/倍频 | Yes | 稳压器拓扑 | Step Up |
| 反相转换器 | Yes | 开关频率 | 100 kHz to 1.5 MHz |
| 共模瞬态抗扰度（最小） | Industrial | ||
机械参数
| 宽度 | 3.1mm | 高度 | 0.85mm |
| 长度 | 3.1mm | 包装方式 | Tape and Reel |
| 引脚样式 | Gull-wing | 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT | 引脚数 | 10 |
| 封装形式 | 10MSOP | 冷却的封装 | MSOP |
| 包装数量 | MSOP | 尺寸/外形 | 3.1 x 3.1 x 0.85mm |
| 位数 | 10 | ||
产品信息
| 类型 | Step Up | 系列 | ADP1621 |
| 功能 | Y | 关断 | Yes |
| 拓扑 | Boost | 制造商全称 | Analog Devices |
| 控制器类型 | 升压 | 开发套件 | ADP1621-EVALZ |
环境参数
| 工作温度 | -40 to 125 °C | 结工作温度 | 125C |
