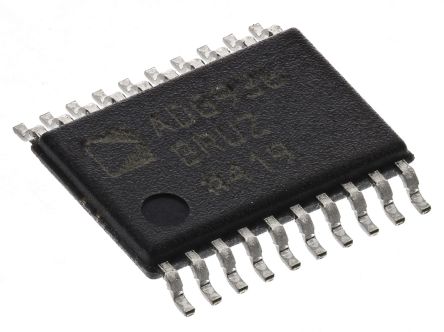

ADG936BRUZ
| 制造商 | |
| 描述 | RF Switch SPDT 0MHz to 2GHz 31dB 20-Pin TSSOP IC SW DUAL SPDT ABSORPT 20TSSOP ADG936BRUZ, RF Switch 2000MHz Dual SPDT 31dB Isolation CMOS/LVTTL 1.8, 2.5V 20-Pin TSSOP RF Switch ICs WB 4GHz 36dB Iso CMOS Dual SPDT Analog Devices 2000MHz SPDT 射频开关 , 双单刀双掷, 31dB隔离, CMOS / LVTTL技术, 1.65 → 2.75 V, 20针 TSSOP封装 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 标准包装数量 | Rail / Tube | 工厂包装数量 | 75 |
| 标准封装名称 | TSSOP | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 抗辐射加固 | No | ||
电气参数
| IIP3 | 32dBm (typ) | 1dB压缩点 | 16dBm (typ) P1dB |
| 电路 | 2 x SPDT | 频率 | 2000 MHz |
| 阻抗 | 50 Ohm | 隔离 | 36dB @ 1GHz (typ) |
| 功率（dBm） | 16dBm (typ) P1dB | 功率（瓦） | 1.25dB |
| 插入损耗 | 1.25 dB | 额定电压 | 1.65 V |
| 最大频率 | 2000 MHz | 最低频率 | 0MHz |
| 频率组 | General Purpose | 供电电压 | 1.8|2.5 V |
| 隔离电压 | 31 dB | 输出频率2 | DC |
| 插入损耗（最大） | 1.25 dB | 阻抗（最大）（Zzt） | 50 Ohm |
| 开关功能/额定值 | Dual SPDT | 最小供电电压 | 2.75 V |
| 平均正向功率 | 2.75 uW | 最大功耗 | 2.75 uW |
| 频段（低/高） | 0 to 2000 MHz | 开关时间（Ton, Toff）（最大） | 11 ns |
| 共模瞬态抗扰度（最小） | Industrial | ||
机械参数
| 宽度 | 4.4mm | 高度 | 1.05mm |
| 长度 | 6.5mm | 包装方式 | Tube |
| 引脚样式 | Gull-wing | 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT | 引脚数 | 20 |
| 封装形式 | 20TSSOP | 冷却的封装 | TSSOP |
| 总长度 | 6.5 | 包装数量 | TSSOP |
| 尺寸/外形 | 6.5 x 4.4 x 1.05mm | 触点数 | 2 |
| 位数 | 20 | 外壳尺寸-插件 | 1.05(Max) |
| 供应商器件封装 | 20-TSSOP | ||
产品信息
| 系列 | ADG936 | 射频类型 | General Purpose |
| 拓扑 | Absorptive | 技术 | CMOS/LVTTL |
| 开关类型 | SPDT | 电路类型 | 2 x SPDT |
| 制造商全称 | Analog Devices | 开发套件 | EVAL-ADG936EBZ |
| 开关数量 | 2 | 其他规格 | 0MHz |
| 印刷电路板数量 | 20 | ||
环境参数
| 工作温度 | -40°C ~ 85°C | ||
