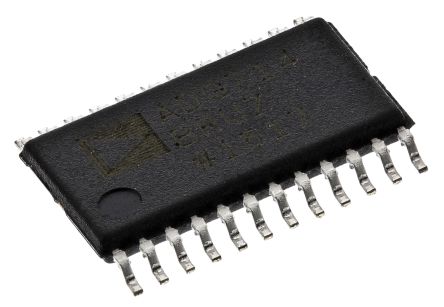

ADG714BRUZ
| 制造商 | |
| 描述 | Analog Switch Octal SPST 24-Pin TSSOP IC SWITCH OCTAL SPST 24TSSOP ADG714BRUZ, Analogue SPST Switch Octal SPST, 3, 5V, 24-Pin, TSSOP Analog Switch ICs 2.5 Ohm 2.7V CMOS Octal SPST IC, ANALOG SW, OCTAL, SPST, TSSOP-24 IC: analog switch; SPST; Channels:8; TSSOP24 Analog Devices 模拟单刀单掷开关, 八单刀单掷, 3 V 5 V电源电压, 24针 TSSOP封装 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 标准包装数量 | Rail / Tube | 工厂包装数量 | 62 |
| 标准封装名称 | TSSOP | ||
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85423990 |
| 抗辐射加固 | No | ||
电气参数
| 电路 | 8 x SPST - NO | 输入信号 | Yes |
| 开启时间 | 35(Typ)@3V ns | 输出信号 | Single Ended |
| 输入功率 | Single/Dual | 额定功率 | 0.000125 W |
| 输出电流 | 10µA | 供电电流 | 25 uA |
| 关断延迟时间 | 11(Typ)@3V ns | 输入数量 | 8 |
| 供电电压 | 2.7 V | 输出数量 | 8 |
| 供电类型 | Single|Dual | 通道数量 | 8 |
| 击穿电压 | 5.5 V | 供电电源 | Single, Dual Supply |
| 开关功能/额定值 | SPST | 最大功耗 | 125 uW |
| 导通电阻（最大） | 11@3V Ohm | 电源电压范围（典型） | �2.5 V |
| 开关时间（Ton, Toff）（最大） | 20 ns | 多路复用/解复用电路 | Octal SPST |
| 共模瞬态抗扰度（最小） | Industrial | ||
机械参数
| 宽度 | 4.4mm | 高度 | 1.05mm |
| 长度 | 7.8mm | 重量 | 0.000001 |
| 包装方式 | Tube | 引脚样式 | Gull-wing |
| 安装类型 | Surface Mount | 安装样式 | SMD/SMT |
| 引脚数 | :24 | 封装形式 | 24TSSOP |
| 冷却的封装 | TSSOP | 材料表面处理 | :MSL 1 - Unlimited |
| 总长度 | 7.8 | 包装数量 | TSSOP |
| 尺寸/外形 | 7.8 x 4.4 x 1.05mm | 位数 | 24 |
| 外壳尺寸-插件 | 1.05(Max) | 供应商器件封装 | 24-TSSOP |
产品信息
| SPG | 25 | 类型 | Analog Switch |
| 系列 | ADG714 | 已删除 | Compliant |
| 功能 | Switch | 极性 | Non-Inverting |
| 开关类型 | Analogue | 配置 | Octal SPST |
| 单元数量 | 1 | 开关数量 | 8 |
| 输出配置 | SPST | 印刷电路板数量 | 24 |
环境参数
| 工作温度 | -40°C ~ 85°C | ||
