点击放大查看

ADG704BRMZ

制造商	Analog Devices, Inc.
描述	Analog Multiplexer Single 4:1 10-Pin MSOP Tube IC MULTIPLEXER 4X1 10MSOP ADG704BRMZ, Multiplexer Single 4:1, 3, 5V, 10-Pin, MSOP Multiplexer Switch ICs 4:1 4 Ohm 200MHz CMOS IC, MUX 4CH SP, SMD, MSOP10, 704 Multiplexer IC SOIC-10, ADG704BRMZ, Analog Devices Analog Devices 多路复用器, 单 4:1, 3 V 5 V电源电压, 10针 MSOP封装
分类	光电子学光电子配件光电子配件

商业参数

标准包装规格	1	标准包装数量	Rail / Tube
工厂包装数量	50	标准封装名称	MSOP

合规参数

RoHS	Lead free / RoHS Compliant	SVHC	:No SVHC (20-Jun-2013)
欧盟RoHS	Compliant	海关税号	85235290
零件状态	:704	抗辐射加固	No

电气参数

电路	1 x 4:1	串扰	82 dB
输入信号	Yes	开启时间	16(Typ)@3V ns
输出信号	Single Ended	输入功率	Single
额定功率	0.315 W	输出电流	1nA
供电电流	1 uA	关断延迟时间	8(Typ)@3V ns
输入数量	4	供电电压	1.8 V
输出数量	1	供电类型	Single
通道数量	1	断态电压	80 dB
导通电阻 RDS(On)	:35ohm	最小输入电压	:1.8V
供电电源	Single Supply	最大功耗	315 mW
导通电阻（最大）	8@3V Ohm	电源电压范围（典型）	Not Required V
开关时间（Ton, Toff）（最大）	6 ns	多路复用/解复用电路	4:1
共模瞬态抗扰度（最小）	Industrial

机械参数

宽度	3mm	高度	0.85mm
长度	3mm	重量	0.0001
带宽	200 MHz	包装方式	Tube
引脚样式	Gull-wing	安装类型	Surface Mount
安装样式	SMD/SMT	引脚数	:10
封装形式	10MSOP	冷却的封装	MSOP
材料表面处理	:MSL 1 - Unlimited	包装数量	MSOP
尺寸/外形	3 x 3 x 0.85mm	位数	10
供应商器件封装	10-MSOP

产品信息

类型	Analog Multiplexer	系列	ADG704
已删除	Compliant	功能	Multiplexer
基本单元	:704	开关类型	Analogue Multiplexer
配置	Single 4:1	电路数	:1
开关数量	1

环境参数

工作温度

-40°C ~ 85°C

文档与媒体

ADG704.pdf

ADG704

相关型号

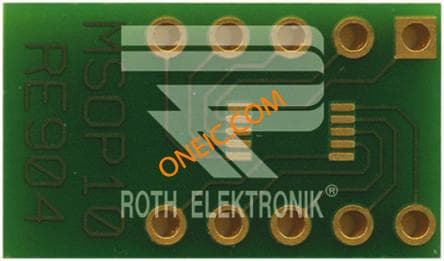

RE904
