点击放大查看

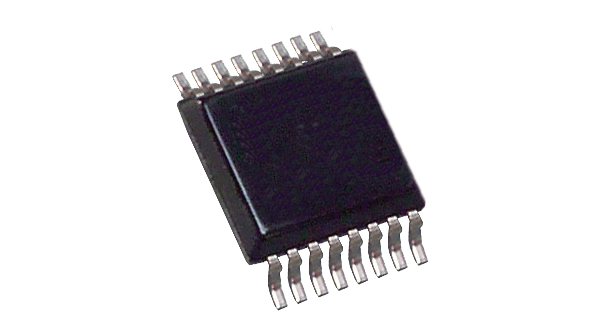

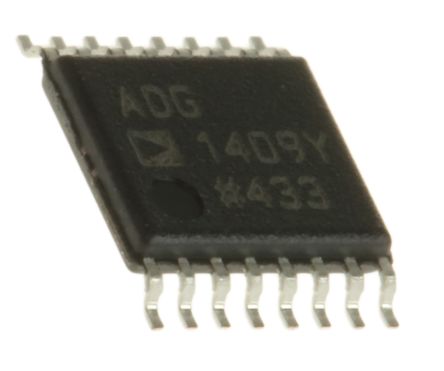

ADG1409YRUZ
| 制造商 | Analog Devices, Inc. |
| 描述 | Analog Multiplexer Dual 4:1 16-Pin TSSOP Tube IC MULTIPLEXER DUAL 4X1 16TSSOP ADG1409YRUZ, Multiplexer Dual 4:1, 12V, 16-Pin, TSSOP Multiplexer Switch ICs 4:1 115MHz 4 Ohm iCMOS IC, MUX, 4-CH, SMD, TSSOP16, 1409 Multiplexer IC TSOP-16, ADG1409YRUZ, Analog Devices Analog Devices 多路复用器, 双 4:1, 12 V电源电压, 16针 TSSOP封装 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 标准包装数量 | Rail / Tube | 工厂包装数量 | 96 |
| 标准封装名称 | TSSOP | ||
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85423300 |
| 抗辐射加固 | No | ||
电气参数
| 电路 | 2 x 4:1 | 串扰 | - 70 dB |
| 输入信号 | Yes | 开启时间 | 330@±5V ns |
| 输出信号 | Single Ended | 输入功率 | Single/Dual |
| 输出电流 | 220µA | 供电电流 | 325 uA |
| 关断延迟时间 | 285@±5V ns | 输入数量 | 8 |
| 供电电压 | ±4.5 V | 输出数量 | 2 |
| 供电类型 | Single|Dual | 通道数量 | 2 |
| 断态电压 | - 70 dB | 供电电源 | Single, Dual Supply |
| 最大功耗 | 4.9 mW | 导通电阻（最大） | 9@±4.5V Ohm |
| 电源电压范围（典型） | �5/�15 V | 开关时间（Ton, Toff）（最大） | 100 ns |
| 最大传播延迟 @ V, 最大CL | 170@±15V|260@12V|440@±5V ns | 多路复用/解复用电路 | 4:1 |
| 共模瞬态抗扰度（最小） | Industrial | ||
机械参数
| 宽度 | 4.4mm | 高度 | 1.05mm |
| 长度 | 5mm | 重量 | 0.000104 |
| 带宽 | 115 MHz | 包装方式 | Tube |
| 引脚样式 | Gull-wing | 端接方式 | :SMD |
| 安装类型 | Surface Mount | 安装样式 | SMD/SMT |
| 引脚数 | :16 | 封装形式 | 16TSSOP |
| 冷却的封装 | TSSOP | 材料表面处理 | :MSL 1 - Unlimited |
| 总长度 | 5 | 包装数量 | TSSOP |
| 尺寸/外形 | 5 x 4.4 x 1.05mm | 位数 | 16 |
| 外壳尺寸-插件 | 1.05(Max) | 供应商器件封装 | 16-TSSOP |
产品信息
| 类型 | Analog Multiplexer | 系列 | ADG1409 |
| 已删除 | Compliant | 功能 | Multiplexer |
| 基本单元 | :1409 | 开关类型 | Analogue Multiplexer |
| 配置 | Dual 4:1 | 电路数 | :2 |
| 开关数量 | 2 | 印刷电路板数量 | 16 |
环境参数
| 工作温度 | -40°C ~ 125°C | ||
