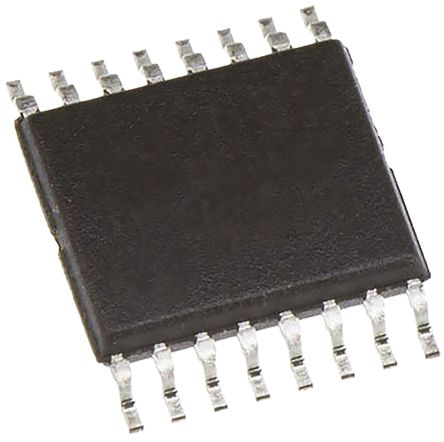

ADF4112BRUZ
| 制造商 | Analog Devices, Inc. |
| 描述 | PLL Frequency Synthesizer Single 16-Pin TSSOP IC SYNTH PLL RF 3.0GHZ 16-TSSOP ADF4112BRUZ, PLL Frequency Synthesizer, 16-Pin CP 20 Phase Locked Loops - PLL SGL Integer-N 3.0 GHz RF PLL FREQUENCY SYNTHESIZERS FREQUENCY SYNTHESIZER, 3GHZ, TSSOP-16 PLL IC TSOP-16, ADF4112BRUZ, Analog Devices Analog Devices 频率合成器 , 16针 TSSOP封装 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 标准包装数量 | Rail / Tube | 工厂包装数量 | 96 |
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 海关税号 | 85423990 | 抗辐射加固 | No |
电气参数
| PLL | Yes | 输入端 | CMOS, TTL |
| 输出端 | Clock | 频率 | :3GHz |
| 额定电压 | 2.7 V | 最大频率 | 3000 MHz |
| 频率范围 | Up to 200 MHz | 输出电流 | 6.5 mA |
| 供电电流 | 7.5 mA | 供电电压 | 3|5 V |
| 分频/倍频 | Yes/No | 元件数量 | 1 |
| 输入输出比 | 2:1 | 最小供电电压 | 5.5 V |
| 最小输入频率 | 5 MHz | 差分 - 输入:输出 | Yes/No |
机械参数
| 宽度 | 4.4mm | 高度 | 1.05mm |
| 长度 | 5mm | 重量 | 0.00001 |
| 包装方式 | Tube | 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT | 引脚数 | :16 |
| 封装形式 | 16TSSOP | 冷却的封装 | CP 20 |
| 尺寸/外形 | 5 x 4.4 x 1.05mm | 位数 | 16 |
| 供应商器件封装 | 16-TSSOP | ||
产品信息
| 类型 | PLL Frequency Synthesizer | 系列 | ADF4112 |
| 已删除 | Compliant | 插头类型 | :Frequency Synthesis |
| 可编程性 | No | 电路数 | 1 |
| 射频系列/标准 | ADF4112 | 其他规格 | 5 MHz |
环境参数
| 工作温度 | -40 to 85 °C | ||
