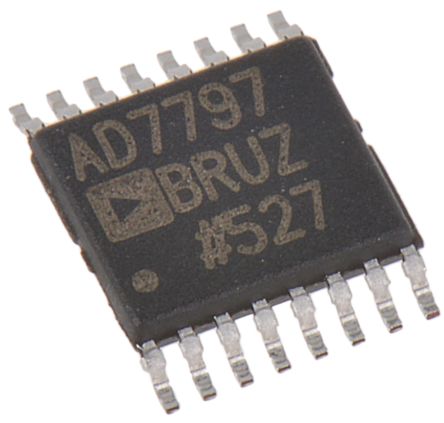

AD7797BRUZ
| 制造商 | Analog Devices, Inc. |
| 描述 | ADC Single Delta-Sigma 123sps 24-bit Serial 16-Pin TSSOP Single ADC Delta-Sigma 123sps 24-bit Serial 16-Pin TSSOP IC ADC 24BIT SIG-DEL 1CH 16TSSOP AD7797BRUZ, 24-Bit Analogue to Digital Converter, Differential, SPI, 16-Pin TSSOP Analog to Digital Converters - ADC Low Power 24-Bit IC, 24BIT ADC, SIGMA DELTA, TSSOP16 Analog Devices , 24 位 ADC, 差分输入, SPI接口, 16针 TSSOP封装 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 标准包装数量 | Rail / Tube | 工厂包装数量 | 96 |
| 标准封装名称 | TSSOP | ||
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85235290 |
| 抗辐射加固 | No | ||
电气参数
| 接口 | Serial (3-Wire, SPI, QSPI, Microwire) | 输入类型 | Voltage |
| 分辨率 | 24 Bit | 输入信号 | Differential |
| INL/DNL（LSB） | ±10ppm of FSR(Typ) | 输入功率 | Single |
| 额定功率 | 1.6 W | 转换器类型 | General Purpose |
| 数据接口 | DSP, MICROWIRE™, QSPI™, Serial, SPI™ | 输入极性 | Bipolar |
| 位数 | 24 | 数据速率（最大） | 123 SPs |
| 输出电流 | :280µA | 供电电压 | 3.3 V, 5 V |
| 分辨率（位） | :24bit | 电压基准 | External |
| 通道数量 | 1 Channel | 元件数量 | 1 |
| 采样频率 | 123 sps | ADC/DAC 数量 | 1 |
| 供电电源 | Single | 最大功耗 | 1.6 mW |
| 数字供电电压 | :2.7V to 5.25V | 内部供电电压 | :2.7V to 5.25V |
| 采样率（每秒） | 123 | 差分 - 输入:输出 | Yes |
| 电源电压范围（典型） | Not Required V | ||
机械参数
| 宽度 | 4.4mm | 高度 | 1.05mm |
| 长度 | 5mm | 重量 | 0.000104 |
| 包装方式 | Tube | 引脚样式 | Gull-wing |
| 端接方式 | :SMD | 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT | 引脚数 | :16 |
| 封装形式 | 16TSSOP | 冷却的封装 | TSSOP |
| 材料表面处理 | :MSL 1 - Unlimited | 总长度 | 5 |
| 包装数量 | TSSOP | 尺寸/外形 | 5 x 4.4 x 1.05mm |
| 位数 | 16 | 外壳尺寸-插件 | 1.05(Max) |
| 供应商器件封装 | 16-TSSOP | ||
产品信息
| 系列 | AD7797 | 基本单元 | :7797 |
| 架构 | Delta-Sigma | 印刷电路板数量 | 16 |
| A/D转换器数量 | 1 | 输入数量及类型 | 1 Differential, Unipolar; 1 Differential, Bipolar |
环境参数
| 工作温度 | -40°C ~ 85°C | ||
文档与媒体
相关型号

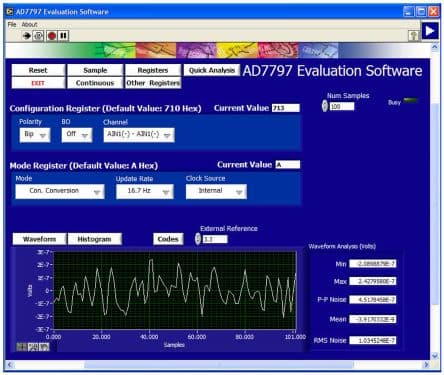

EVAL-AD7797EBZ
