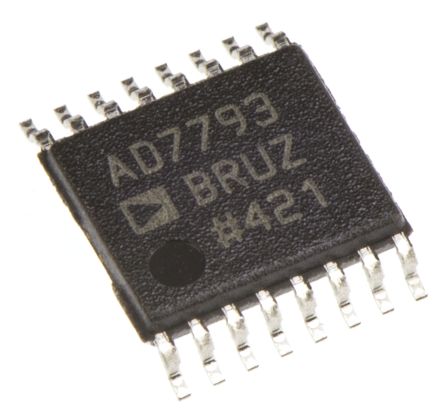

AD7793BRUZ
| 制造商 | Analog Devices, Inc. |
| 描述 | ADC Single Delta-Sigma 470sps 24-bit Serial 16-Pin TSSOP Single ADC Delta-Sigma 470sps 24-bit Serial 16-Pin TSSOP IC ADC 24BIT SIG-DEL 3CH 16TSSOP AD7793BRUZ, 24-Bit Analogue to Digital Converter, Differential, SPI, 16-Pin TSSOP Analog to Digital Converters - ADC 3Ch Lo Noise Lo Pwr 24B w/ On-Chip Ref ADC, 24BIT, SERIAL, TSSOP16 Analog Devices , 24 位 ADC, 差分输入, SPI接口, 16针 TSSOP封装 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 标准包装数量 | Rail / Tube | 工厂包装数量 | 96 |
| 标准封装名称 | TSSOP | ||
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85423990 |
| 抗辐射加固 | No | ||
电气参数
| 接口 | Serial (3-Wire, SPI, QSPI, Microwire) | 线性度 | :15ppm |
| 输入类型 | Voltage | 分辨率 | 24 Bit |
| 输入信号 | Differential | INL/DNL（LSB） | ±15ppm of FSR |
| 输入功率 | Single | 转换器类型 | General Purpose |
| 数据接口 | DSP, MICROWIRE™, QSPI™, Serial, SPI™ | 输入极性 | Bipolar |
| 位数 | 24 | 额定电压 | ±2.5V |
| 数据速率（最大） | 4.17 to 470 SPs | 额定电压值 | �2.5 |
| 输出电流 | :450µA | 供电电压 | 3.3 V, 5 V |
| 分辨率（位） | :24bit | 电压基准 | Internal|External |
| 通道数量 | 3 Channel | 元件数量 | 1 |
| 采样频率 | 470 sps | ADC/DAC 数量 | 1 |
| 供电电源 | Single | 最大功耗 | 2.5 mW |
| 数字供电电压 | :2.7V to 5.25V | 内部供电电压 | :2.7V to 5.25V |
| 采样率（每秒） | 500 | 差分 - 输入:输出 | Yes |
| 电源电压范围（典型） | Not Required V | ||
机械参数
| 宽度 | 4.4mm | 高度 | 1.05mm |
| 长度 | 5mm | 重量 | 0.0001 |
| 包装方式 | Tube | 引脚样式 | Gull-wing |
| 安装类型 | Surface Mount | 安装样式 | SMD/SMT |
| 引脚数 | :16 | 封装形式 | 16TSSOP |
| 冷却的封装 | TSSOP | 材料表面处理 | :MSL 1 - Unlimited |
| 总长度 | 5 | 包装数量 | TSSOP |
| 尺寸/外形 | 5 x 4.4 x 1.05mm | 位数 | 16 |
| 外壳尺寸-插件 | 1.05(Max) | 供应商器件封装 | 16-TSSOP |
产品信息
| 系列 | AD7793 | 基本单元 | :7793 |
| 架构 | Delta-Sigma | 印刷电路板数量 | 16 |
| A/D转换器数量 | 3 | 输入数量及类型 | 3 Differential, Unipolar; 3 Differential, Bipolar |
环境参数
| 工作温度 | -40°C ~ 105°C | ||
文档与媒体
相关型号

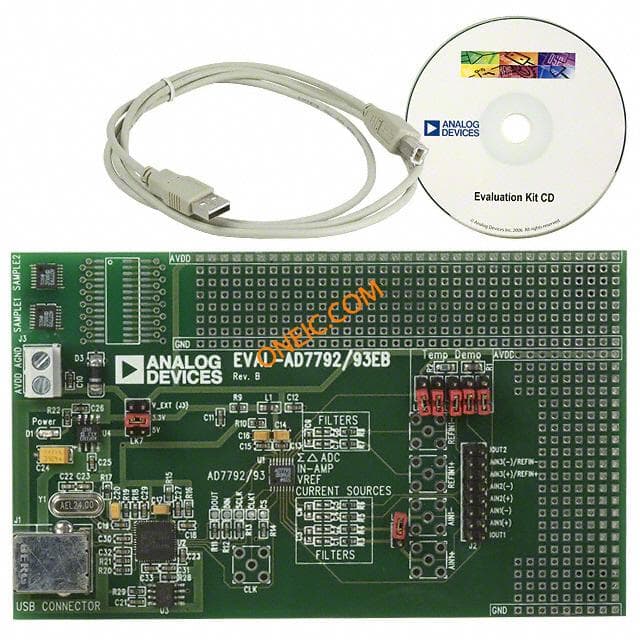

EVAL-AD7793EBZ
