AD7731BNZ
| 制造商 | Analog Devices, Inc. |
| 描述 | ADC Single Delta-Sigma 5Msps 24-bit Serial 24-Pin PDIP Single ADC Delta-Sigma 5Msps 24-bit Serial 24-Pin PDIP IC ADC 24BIT SIGMA-DELTA 24DIP AD7731BNZ, 24-Bit Analogue to Digital Converter, Differential, Serial, 24-Pin PDIP Analog to Digital Converters - ADC Low Noise 24-Bit High Throughput 24BIT ADC, SIGMA DELTA, 7731, DIP24 A/D converter IC 24 Bit DIL-24, AD7731BNZ, Analog Devices Analog Devices , 24 位 ADC, 差分输入, 串行接口, 24针 PDIP封装 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 标准包装数量 | Rail / Tube | 工厂包装数量 | 15 |
| 标准封装名称 | PDIP | ||
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85423190 |
| 零件状态 | :7731 | ||
电气参数
| 接口 | Serial (3-Wire, SPI) | 线性度 | :0.0015% |
| 信噪比 | 125 dB | 输入类型 | Voltage |
| 分辨率 | 24 Bit | 输入信号 | Pseudo-Differential|Differential |
| INL/DNL（LSB） | 15ppm of FSR | 转换器类型 | General Purpose |
| 数据接口 | DSP, Serial, SPI™ | 输入极性 | Unipolar|Bipolar |
| 位数 | 24 | 额定电压 | 0.02V/0.04V/0.08V/0.16V/0.32V/0.6... |
| 数据速率（最大） | 6.4 kSPs | 输出电流 | :10.3mA |
| 供电电压 | 5 V | 供电类型 | Single |
| 分辨率（位） | :24bit | 电压基准 | External |
| 通道数量 | 3 Channel | 采样频率 | 5 Msps |
| ADC/DAC 数量 | 1 | 供电电源 | Analog and Digital |
| 最大功耗 | 67.5 mW | 数字供电电压 | :2.7V to 5.25V |
| 内部供电电压 | :4.75V to 5.25V | 采样率（每秒） | 6.4k |
| 差分 - 输入:输出 | Yes | 信噪比，ADC/DAC（dB）典型值 | 125 dB |
| 共模瞬态抗扰度（最小） | Industrial | ||
机械参数
| 宽度 | 7.11mm | 高度 | 4.95mm |
| 长度 | 32.51mm | 重量 | 0.000001 |
| 包装方式 | Tube | 引脚样式 | Through Hole |
| 安装类型 | Through Hole | 安装样式 | Through Hole |
| 引脚数 | :24 | 封装形式 | 24PDIP |
| 冷却的封装 | PDIP | 材料表面处理 | :- |
| 总长度 | 31.75 | 包装数量 | PDIP |
| 尺寸/外形 | 32.51 x 7.11 x 4.95mm | 位数 | 24 |
| 外壳尺寸-插件 | 3.3 | 供应商器件封装 | 24-PDIP |
产品信息
| 系列 | AD7731 | 基本单元 | :7731 |
| 架构 | Delta-Sigma | 印刷电路板数量 | 24 |
| A/D转换器数量 | 5|3 | 输入数量及类型 | 3 Differential, Unipolar; 3 Differential, Bipolar; 5 Pseudo-Differential, Unipolar; 5 Pseudo-Differential, Bipolar |
环境参数
| 工作温度 | -40°C ~ 85°C | ||
文档与媒体
相关型号

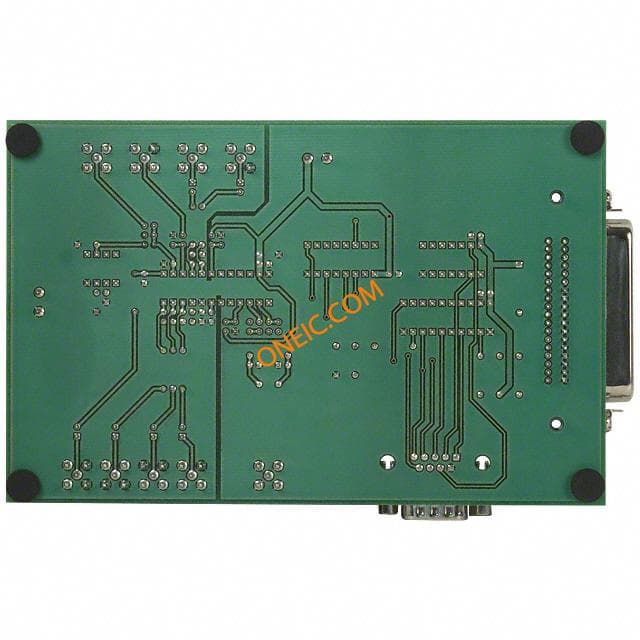

EVAL-AD7731EBZ
