AD7684BRMZ
| 制造商 | Analog Devices, Inc. |
| 描述 | ADC Single SAR 100ksps 16-bit Serial 8-Pin MSOP Single ADC SAR 100ksps 16-bit Serial 8-Pin MSOP IC ADC 16BIT 100KSPS DIFF 8MSOP ADC 16-Bit 100kSPS PulSAR Differ. MSOP8 Analog to Digital Converters - ADC 16-BIT 100 kSPS 16BIT ADC, 100KSPS DIFF, SMD, 7684 A/D converter IC 16 Bit MSOP-8, AD7684BRMZ, Analog Devices Analog Devices RL7 , 16 位 ADC, 差分输入, 串行接口, 8针 MSOP封装 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 标准包装数量 | Rail / Tube | 工厂包装数量 | 50 |
| 标准封装名称 | MSOP | ||
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85423990 |
| 零件状态 | :7684 | 抗辐射加固 | No |
电气参数
| 数据速率 | :100Kbps | 接口 | Serial (3-Wire, SPI, QSPI, Microwire) |
| 线性度 | :1LSB | 信噪比 | 91(Typ) dB |
| 输入类型 | Voltage | 分辨率 | 16 Bit |
| 输入信号 | Differential | INL/DNL（LSB） | ±3LSB |
| 输入功率 | Single | 额定功率 | 6 W |
| 转换器类型 | General Purpose | 数据接口 | DSP, MICROWIRE™, QSPI™, Serial, SPI™ |
| 输入极性 | Bipolar | 位数 | 16 |
| 额定电压 | ±5V | 数据速率（最大） | 100 kSPs |
| 采样保持与ADC比率（如1:2） | Yes | 额定电压值 | �5 |
| 输出电流 | :800µA | 供电电压 | 2.7 → 5.5 V |
| 供电类型 | Single | 分辨率（位） | :16bit |
| 电压基准 | External | 通道数量 | 1 Channel |
| 元件数量 | 1 | 采样频率 | 100 ksps |
| ADC/DAC 数量 | 1 | 供电电源 | Single |
| 上升/下降时间（典型） | :10µs | 最大功耗 | 6 mW |
| 内部供电电压 | :2.7V to 5.5V | 采样率（每秒） | 100k |
| 差分 - 输入:输出 | Yes | 电源电压范围（典型） | Not Required V |
| 信噪比，ADC/DAC（dB）典型值 | 91 dB | ||
机械参数
| 宽度 | 3.2mm | 高度 | 0.95mm |
| 长度 | 3.2mm | 重量 | 0.000029 |
| 包装方式 | Tube | 引脚样式 | Gull-wing |
| 端接方式 | :SMD | 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT | 引脚数 | :8 |
| 封装形式 | 8MSOP | 冷却的封装 | MSOP |
| 材料表面处理 | :MSL 1 - Unlimited | 总长度 | 3 |
| 包装数量 | MSOP | 尺寸/外形 | 3.2 x 3.2 x 0.95mm |
| 位数 | 8 | 外壳尺寸-插件 | 0.85 |
| 供应商器件封装 | 8-MSOP | ||
产品信息
| 系列 | AD7684 | 基本单元 | :7684 |
| 架构 | SAR | 印刷电路板数量 | 8 |
| A/D转换器数量 | 1 | 输入数量及类型 | 1 Differential, Bipolar |
环境参数
| 工作温度 | -40°C ~ 85°C | ||
文档与媒体
相关型号

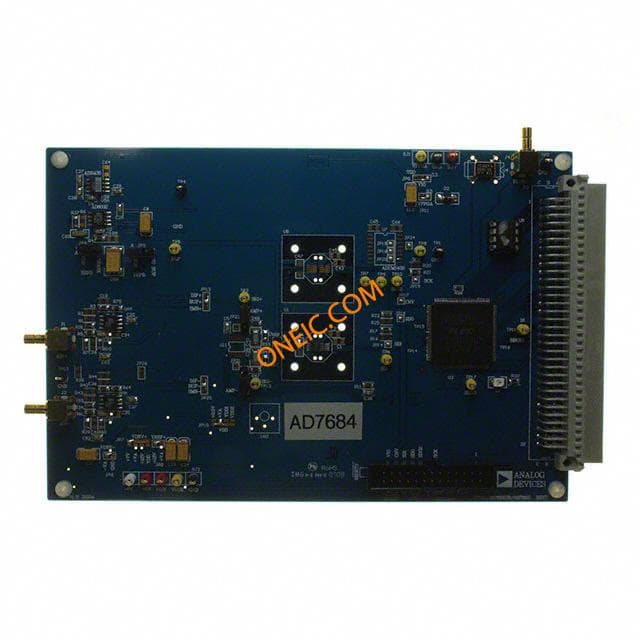

EVAL-AD7684CBZ
