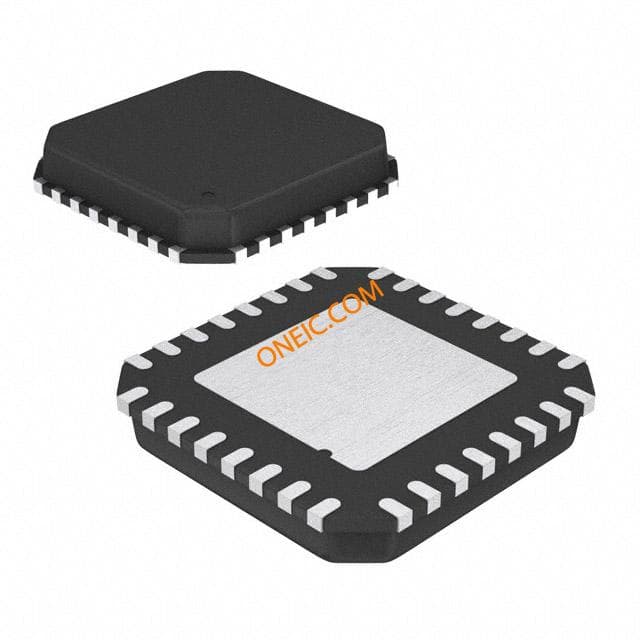

AD7490BCPZ
| 制造商 | Analog Devices, Inc. |
| 描述 | ADC Single SAR 1Msps 12-bit Serial 32-Pin LFCSP EP Single ADC SAR 1Msps 12-bit Serial 32-Pin LFCSP EP IC ADC 12BIT 16CH 32-LFCSP AD7490BCPZ, 12-Bit Analogue to Digital Converter, SPI, Microwire, 32-Pin LFCSP EP Analog to Digital Converters - ADC 12-BIT 16CH IC w/ Sequencer IC, ADC, 12BIT, 1MSPS, 32LFCSP |
| 分类 |
商业参数
| 标准包装数量 | Trays | 工厂包装数量 | 490 |
| 标准封装名称 | LFCSP | ||
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85423990 |
| 抗辐射加固 | No | ||
电气参数
| 接口 | Serial (SPI, QSPI, Microwire) | 线性度 | -0.95LSB/1.5LSB |
| 信噪比 | 69.5(Min) dB | 输入类型 | Voltage |
| 分辨率 | 12 Bit | 输入信号 | Single-Ended |
| INL/DNL（LSB） | ±1LSB | 输入功率 | Analog and Digital |
| 额定功率 | 12.5 W | 转换器类型 | General Purpose |
| 数据接口 | DSP, MICROWIRE™, QSPI™, Serial, SPI™ | 输入极性 | Unipolar |
| 位数 | 12 | 额定电压 | 2.5V/5V |
| 数据速率（最大） | 1 MSPs | 额定电压值 | 2.5/5 |
| 输出电流 | :2.5mA | 供电电压 | 3.3 V, 5 V |
| 分辨率（位） | :12bit | 电压基准 | External |
| 通道数量 | 16 Channel | 元件数量 | 1 |
| 采样频率 | 1 Msps | ADC/DAC 数量 | 1 |
| 供电电源 | Analog and Digital | 最大功耗 | 12.5 mW |
| 差分非线性 | -0.95/1.5LSB | 采样率（每秒） | 1M |
| 差分 - 输入:输出 | No | 电源电压范围（典型） | Not Required V |
| 信噪比，ADC/DAC（dB）典型值 | 69.5 dB | 共模瞬态抗扰度（最小） | Commercial |
机械参数
| 宽度 | 5mm | 高度 | 0.83mm |
| 长度 | 5mm | 重量 | 0.000106 |
| 包装方式 | Tray | 引脚样式 | No Lead |
| 安装类型 | Surface Mount | 安装样式 | SMD/SMT |
| 引脚数 | :32 | 封装形式 | 32LFCSP EP |
| 冷却的封装 | LFCSP EP | 材料表面处理 | :MSL 3 - 168 hours |
| 总长度 | 5 | 包装数量 | LFCSP EP |
| 尺寸/外形 | 5 x 5 x 0.83mm | 位数 | 32 |
| 外壳尺寸-插件 | 0.83 | 供应商器件封装 | 32-LFCSP-VQ (5x5) |
产品信息
| 系列 | AD7490 | 架构 | SAR |
| 印刷电路板数量 | 32 | A/D转换器数量 | 16 |
| 输入数量及类型 | 16 Single-Ended, Unipolar | ||
环境参数
| 工作温度 | -40°C ~ 85°C | ||
