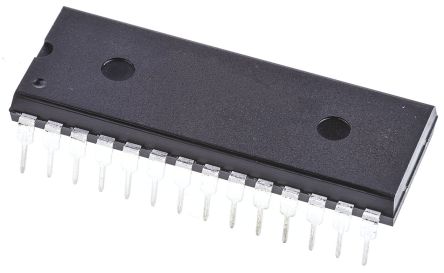

AD574AKNZ
| 制造商 | |
| 描述 | ADC Single SAR 12-bit Parallel 28-Pin PDIP W IC ADC 12BIT W/REF 28-DIP AD574AKNZ, 12-Bit Analogue to Digital Converter, Parallel, 28-Pin PDIP W Analog to Digital Converters - ADC IC MONO 12-BIT Single ADC SAR 12-bit Parallel 28-Pin PDIP W IC, ADC, MONO 12BIT, PDIP28, 574 Analog Devices , 12 位 ADC, 并行接口, 28针 PDIP封装 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 标准包装数量 | Rail / Tube | 工厂包装数量 | 13 |
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 海关税号 | 85423190 | 抗辐射加固 | No |
电气参数
| 接口 | Parallel | 线性度 | :0.5LSB |
| 输入类型 | Voltage | 分辨率 | 12 Bit |
| 输入信号 | Single Ended | INL/DNL（LSB） | ±0.5LSB |
| 输入功率 | Dual | 额定功率 | 725 W |
| 数据接口 | Parallel | 输入极性 | Unipolar|Bipolar |
| 位数 | 12 | 额定电压值 | 10/20/�5/�10 |
| 输出电流 | :30mA | 供电电压 | ±12 V, ±15 V |
| 分辨率（位） | :12bit | 电压基准 | Internal, External |
| 通道数量 | 1 Channel | 元件数量 | 1 |
| ADC/DAC 数量 | 1 | 供电电源 | Analog and Digital, Dual ± |
| 上升/下降时间（典型） | :35µs | 最大功耗 | 725 mW |
| 数字供电电压 | :4.5V to 5.5V | 内部供电电压 | :± 11.4V to ± 16.5V |
| 差分 - 输入:输出 | No | 电源电压范围（典型） | �12/�15 V |
机械参数
| 宽度 | 14.73mm | 高度 | 4.95mm |
| 长度 | 39.75mm | 重量 | 0.006669 |
| 包装方式 | Tube | 端接方式 | :Through Hole |
| 安装类型 | Through Hole | 安装样式 | Through Hole |
| 引脚数 | :28 | 封装形式 | 28PDIP W |
| 冷却的封装 | PDIP W | 材料表面处理 | :- |
| 尺寸/外形 | 39.75 x 14.73 x 4.95mm | 位数 | 28 |
| 供应商器件封装 | 28-PDIP | ||
产品信息
| 系列 | AD574A | 基本单元 | :574 |
| 架构 | SAR | A/D转换器数量 | 2 |
| 输入数量及类型 | 2 Single-Ended, Unipolar; 2 Single-Ended, Bipolar | ||
环境参数
| 工作温度 | 0°C ~ 70°C | ||
