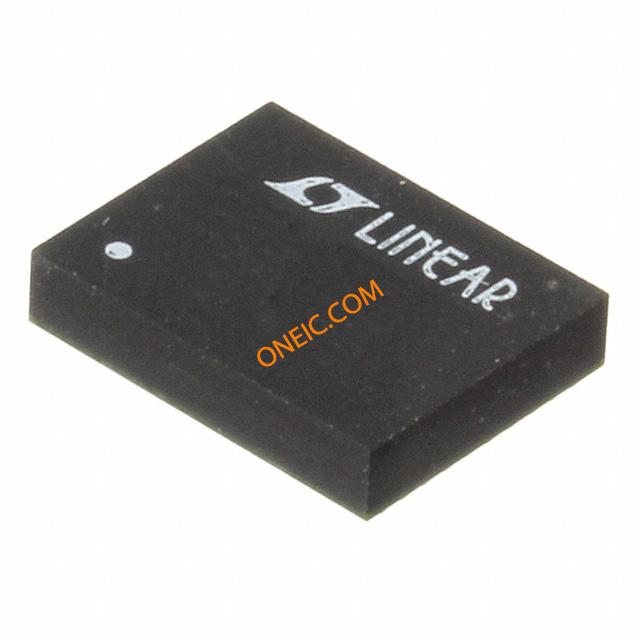

LTM9011IY-14#PBF

制造商	Analog Devices, Inc.
描述	Octal ADC 125Msps 14-bit Serial 140-Pin BGA Tray IC ADC 14BIT UMODULE 140-BGA ADC, MODULE, 14BIT, 140BGA
分类	集成电路数据转换器模数转换器

对参数有疑问？问 AI 助手

商业参数

其他名称	LTM9011IY14PBF	标准包装数量	210
标准封装名称	BGA

合规参数

RoHS	Lead free / RoHS Compliant	SVHC	:No SVHC (20-Jun-2013)
欧盟RoHS	Compliant	海关税号	85423990
抗辐射加固	No

电气参数

接口	Serial\|LVDS	线性度	�0.9LSB
输入类型	Voltage	分辨率	14bit
输入信号	Differential	INL/DNL（LSB）	±4.1LSB
输入功率	Single	转换器类型	General Purpose
数据接口	Serial LVDS	输入极性	Bipolar
位数	14	额定电压	1Vp-p/2Vp-p
输出电流	:582mA	供电电压	Not Required V
分辨率（位）	:14bit	电压基准	Internal\|External
通道数量	:8	元件数量	8
采样频率	125Msps	ADC/DAC 数量	8
供电电源	Single	最大功耗	1332
差分非线性	±0.9LSB	内部供电电压	:1.7V to 1.9V
采样率（每秒）	125M	差分 - 输入:输出	Yes
电源电压范围（典型）	Not Required V

机械参数

宽度	9	重量	0.0002
包装方式	Tray	引脚样式	Ball
安装类型	Surface Mount	引脚数	:140
封装形式	140-BFBGA	冷却的封装	BGA
材料表面处理	:MSL 3 - 168 hours	总长度	11.25
包装数量	BGA	位数	140
外壳尺寸-插件	2.32	供应商器件封装	140-BGA (11.25x9)

产品信息

印刷电路板数量	140	A/D转换器数量	8
输入数量及类型	8 Differential; 8 Single-Ended

环境参数

工作温度

-40°C ~ 85°C

文档与媒体

在线文档

LTM9011/10/09-14

相关型号

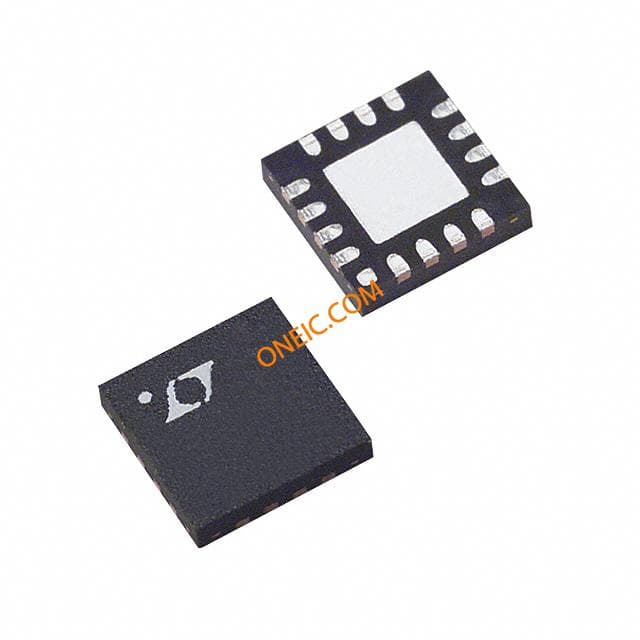

LTC6406IUD#PBF
