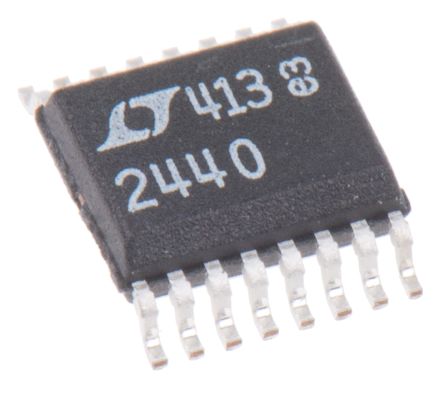

LTC2440CGN#PBF
| 制造商 | |
| 描述 | Single ADC Delta-Sigma 4ksps 24-bit Serial 16-Pin SSOP N IC ADC DIFFER 24-BIT HS 16-SSOP LTC2440CGN#PBF, 24-Bit Analogue to Digital Converter, Differential, Serial, 16-Pin SSOP N ADC Single Delta-Sigma 4KSPS 24-Bit Serial 16-Pin SSOP N ADC, 24BITS, SINGLE CHAN. 16SSOP 24BIT ADC, DELTA SIG, HS, 16SSOP A/D converter; Channels:1; 24bit; 3.5ksps; 4.5÷5.5VDC; SOP16 Linear Technology , 24 位 ADC, 差分输入, 串行接口, 16针 SSOP封装 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 其他名称 | LTC2440CGNPBF | 标准包装数量 | 100 |
| 标准封装名称 | SSOP | ||
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85411000 |
电气参数
| 接口 | Serial (2-Wire, 3-Wire, 4-Wire, S... | 输入类型 | Voltage |
| 分辨率 | 24bit | 输入信号 | Differential |
| INL/DNL（LSB） | 15ppm of Vref | 转换器类型 | Temperature Measurement |
| 数据接口 | MICROWIRE™, Serial, SPI™ | 输入极性 | Bipolar |
| 位数 | 24 | 额定电压 | ±2.75V |
| 输出电流 | :8mA | 供电电压 | 5 V |
| 分辨率（位） | :24bit | 电压基准 | External |
| 通道数量 | :1 | 采样频率 | 4ksps |
| ADC/DAC 数量 | 1 | 供电电源 | Single |
| 差分非线性 | ±1LSB(Typ) | 内部供电电压 | :4.5V to 5.5V |
| 采样率（每秒） | 3.5k | 差分 - 输入:输出 | Yes |
| 共模瞬态抗扰度（最小） | Commercial | ||
机械参数
| 宽度 | 3.99mm | 高度 | 1.5mm |
| 长度 | 4.98mm | 重量 | 0.01 |
| 包装方式 | Tube | 引脚样式 | Gull-wing |
| 端接方式 | :SMD | 安装类型 | Surface Mount |
| 引脚数 | :16 | 封装形式 | 16-SSOP (0.154", 3.90mm Width) |
| 冷却的封装 | SSOP N | 材料表面处理 | :MSL 1 - Unlimited |
| 总长度 | 4.98(Max) | 包装数量 | SSOP N |
| 尺寸/外形 | 4.98 x 3.99 x 1.5mm | 位数 | 16 |
| 外壳尺寸-插件 | 1.5(Max) | 供应商器件封装 | 16-SSOP |
产品信息
| SPG | 10 | 类型 | A/D converter |
| 产品特性 | differential | 基本单元 | :2440 |
| 架构 | Delta-Sigma | 单元数量 | 1 |
| 印刷电路板数量 | 16 | A/D转换器数量 | 2 |
| 输入数量及类型 | 1 Differential, Bipolar | ||
环境参数
| 工作温度 | 0°C ~ 70°C | ||
