LTC2258IUJ-14#PBF
| 制造商 | Analog Devices, Inc. |
| 描述 | Single ADC Pipelined 65Msps 14-bit Parallel/Serial (SPI)/LVDS 40-Pin QFN EP IC ADC 14BIT 65MSPS 1.8V 40-QFN A/D Converter IC 14BIT ADC, 65MSPS, 1.8V, LP, 40QFN |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 标准包装数量 | 61 | 标准封装名称 | QFN |
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 00000000 |
电气参数
| 接口 | Parallel|Serial (SPI)|LVDS | 输入类型 | Voltage |
| 分辨率 | 14bit | 输入信号 | Differential |
| INL/DNL（LSB） | ±3LSB | 转换器类型 | General Purpose |
| 数据接口 | Parallel, Serial, SPI | 位数 | 14 |
| 额定电压 | 1Vp-p/2Vp-p | 输出电流 | :44.7mA |
| 供电电压 | :Single | 分辨率（位） | :14 |
| 电压基准 | Internal|External | 通道数量 | :1 |
| 采样频率 | 65Msps | ADC/DAC 数量 | 1 |
| 供电电源 | Single | 最大功耗 | 177 |
| 差分非线性 | ±0.8LSB | 数字供电电压 | :1.1V to 1.9V, 1.7V to 1.9V |
| 内部供电电压 | :1.7V to 1.9V | 采样率（每秒） | 65M |
| 差分 - 输入:输出 | Yes | 共模瞬态抗扰度（最小） | Industrial |
机械参数
| 宽度 | 6 | 重量 | 0 |
| 包装方式 | Tube | 引脚样式 | No Lead |
| 端接方式 | :SMD | 安装类型 | Surface Mount |
| 引脚数 | :40 | 封装形式 | 40-WFQFN Exposed Pad |
| 材料表面处理 | :MSL 1 - Unlimited | 总长度 | 6 |
| 包装数量 | QFN EP | 位数 | 40 |
| 外壳尺寸-插件 | 0.75(Max) | 供应商器件封装 | 40-QFN (6x6) |
产品信息
| 基本单元 | :2258 | 架构 | Pipelined |
| 印刷电路板数量 | 40 | A/D转换器数量 | 1 |
| 输入数量及类型 | 1 Differential | ||
环境参数
| 工作温度 | -40°C ~ 85°C | ||
文档与媒体
相关型号

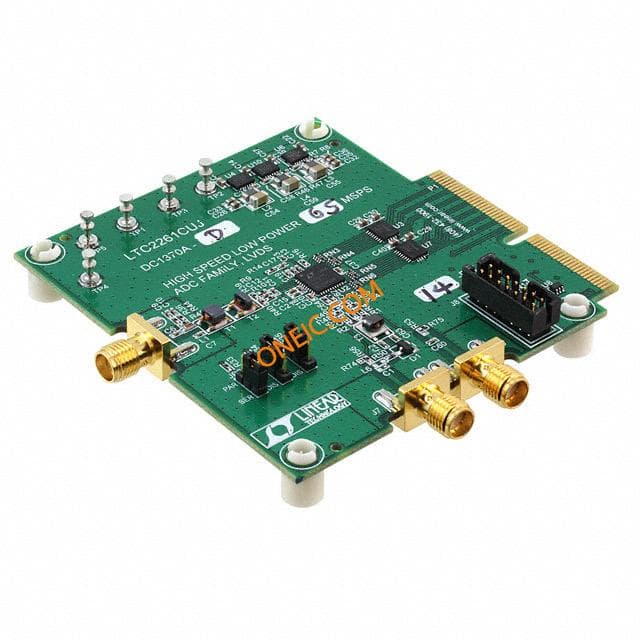

DC1370A-D
Analog Devices, Inc.
BOARD DEMO 65MSPS LTC2258-14 14BIT ADC Eval Brd, Rq. DC890, LVDS_XFMR & DC1075
详情

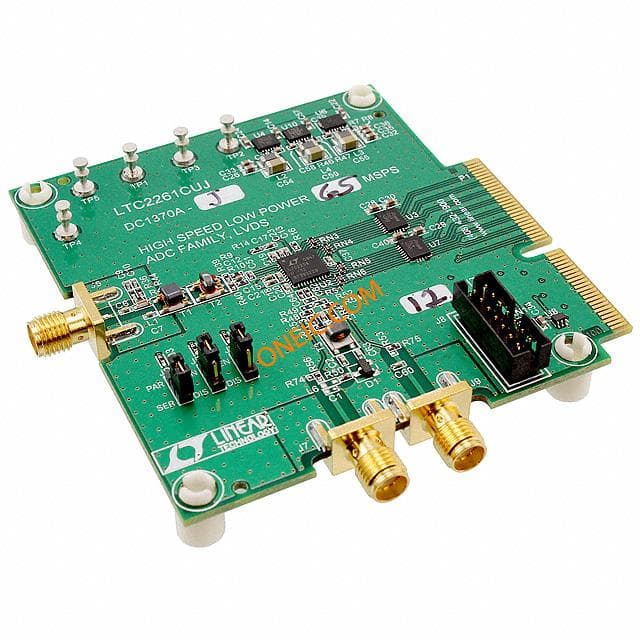

DC1370A-J
Analog Devices, Inc.
BOARD DEMO 65MSPS LTC2258-12 12BIT ADC Eval Brd, Rq. DC1371 & DC1075
详情
DC1369A-J
Analog Devices, Inc.
12BIT ADC Eval Brd, Rq. DC1371 & DC1075 BOARD EVAL LTC2258-12
详情
暂无图片
DC1369A-D
Analog Devices, Inc.
BOARD EVAL LTC2258-14
详情
