LTC2209IUP#TRPBF
| 制造商 | Analog Devices, Inc. |
| 描述 | Single ADC Pipelined 160Msps 16-bit Parallel/LVDS 64-Pin QFN EP T/R IC ADC 16BIT 160MSPS 64-QFN |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 标准包装数量 | 2,000 | 标准封装名称 | QFN |
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
电气参数
| 接口 | Parallel|LVDS | 输入类型 | Voltage |
| 分辨率 | 16bit | 输入信号 | Differential |
| INL/DNL（LSB） | ±5.5LSB | 转换器类型 | General Purpose |
| 数据接口 | Parallel | 位数 | 16 |
| 额定电压 | 1.5Vp-p/2.25Vp-p | 供电电压 | 3.3 |
| 电压基准 | Internal|External | 采样频率 | 160Msps |
| ADC/DAC 数量 | 1 | 供电电源 | Single |
| 最大功耗 | 1980 | 差分非线性 | ±1LSB |
| 采样率（每秒） | 160M | 差分 - 输入:输出 | Yes |
| 共模瞬态抗扰度（最小） | Industrial | ||
机械参数
| 宽度 | 9 | 包装方式 | Tape and Reel |
| 引脚样式 | No Lead | 安装类型 | Surface Mount |
| 封装形式 | 64-WFQFN Exposed Pad | 总长度 | 9 |
| 包装数量 | QFN EP | 位数 | 64 |
| 外壳尺寸-插件 | 0.75(Max) | 供应商器件封装 | 64-QFN (9x9) |
产品信息
| 架构 | Pipelined | 印刷电路板数量 | 64 |
| A/D转换器数量 | 1 | 输入数量及类型 | 1 Differential |
环境参数
| 工作温度 | -40°C ~ 85°C | ||
文档与媒体
在线文档
相关型号

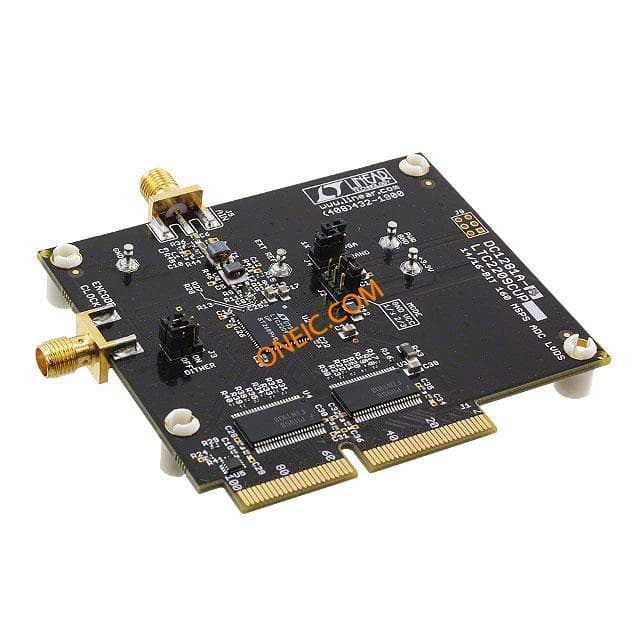

DC1281A-B
Analog Devices, Inc.
BOARD DEMO 16BIT 160MSPS LTC2209 16BIT ADC Eval Brd, Rq. DC1371
详情
DC1282A-A
Analog Devices, Inc.
BOARD DEMO 16BIT 160MSPS LTC2209 16BIT ADC Eval Brd, Rq. DC890, LVDS_XFMR & DC1075
详情

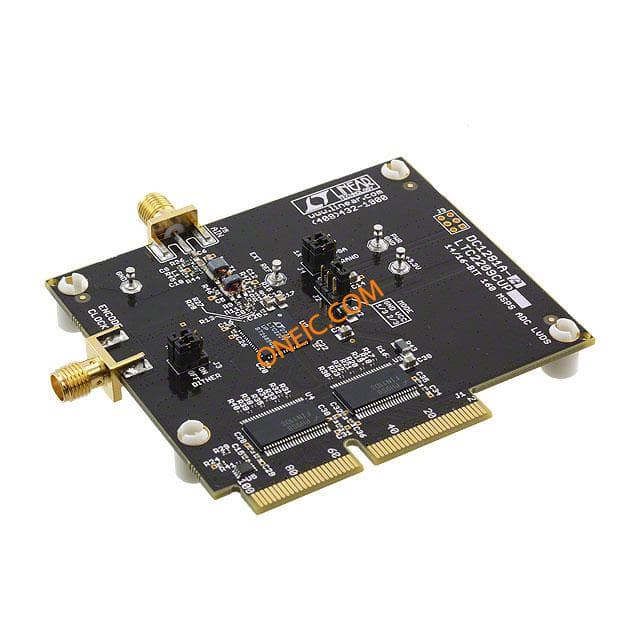

DC1281A-A
Analog Devices, Inc.
BOARD DEMO 16BIT 160MSPS LTC2209 16BIT ADC Eval Brd, Rq. DC1371
详情
