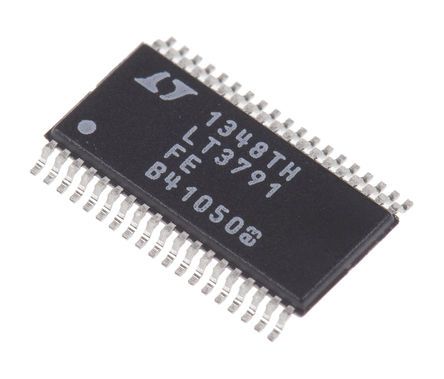

LT3791EFE#PBF

制造商	Analog Devices, Inc.
描述	LED DRVR 9V/12V/15V/18V/24V 38-Pin TSSOP EP IC LED DRVR CONTROL 38TSSOP DRIVER, LED, BUCK/BOOST, 100W, 38TSSOP LED 驱动器, 4.7 → 60 V, 38引脚 TSSOP封装
分类	集成电路电源管理ICLED照明驱动器

对参数有疑问？问 AI 助手

商业参数

其他名称	LT3791EFEPBF	标准包装数量	50
标准封装名称	TSSOP

合规参数

RoHS	Lead free / RoHS Compliant	SVHC	:No SVHC (20-Jun-2013)
欧盟RoHS	Compliant	海关税号	85423990
抗辐射加固	No

电气参数

调光方式	:Analogue, PWM	频率	200kHz ~ 700kHz
效率	:98.5%	额定电压	:60V
输出电流	:10A	供电电压	4.7 V ~ 60 V
输出数量	1	开关频率	:700kHz
最小输入电压	0 V ~ 60 V	最小供电电压	4.7 V
最大恒流负载	Yes	共模瞬态抗扰度（最小）	Extended
最大持续工作电压（MCOV）	:60V

机械参数

重量	0.000426	包装方式	Tube
封装体颜色	:TSSOP	引脚样式	Gull-wing
安装类型	Surface Mount	引脚数	:38
封装形式	38-TFSOP (0.173", 4.40mm Width) Exposed Pad	冷却的封装	TSSOP EP
材料表面处理	:MSL 1 - Unlimited	包装数量	TSSOP EP
位数	38	供应商器件封装	38-TSSOP Exposed Pad

产品信息

类型	Automotive, General Purpose	拓扑	PWM, Step-Down (Buck), Step-Up (Boost)
基本单元	:3791	段数	9
内部连接	No	应用细节	:Lighting

环境参数

工作温度

-40°C ~ 125°C

结工作温度

125C

文档与媒体

在线文档

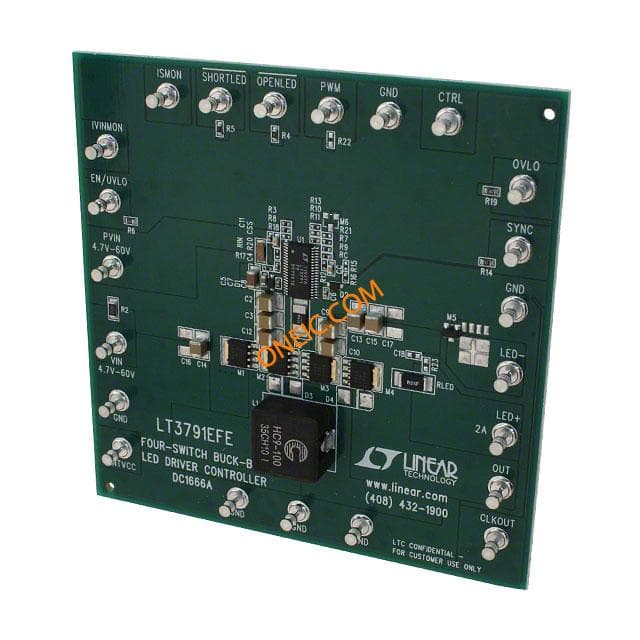

DC1666A: 8 LEDs @ 2A, 4.7 ~ 60V in

PDF 文档

LT3791/LT3791-1 Datasheet Update 06/Sep/2013
