点击放大查看

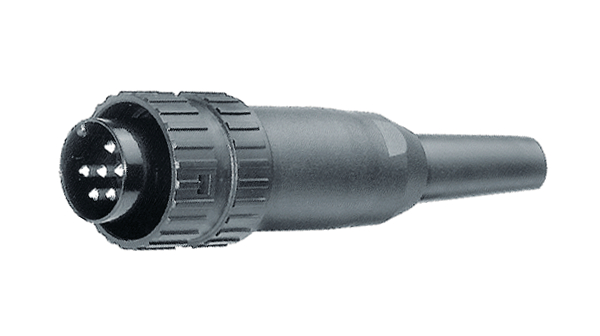

T 3424 501

制造商	Amphenol Corporation
描述	Conn Circular M 6 POS Solder ST Cable Mount 6 Terminal 1 Port CONN PLUG 6POS CABLE PIN Circular DIN Connectors 6P DIN CABLE PLUG SODR SILV BAYONET PLUG, FREE, 6WAY connector, circular din, str male cable conn, 6din silver-pltd solder contact, ip40 Cable connector, C091B 6-pin Poles=6, T 3424 501, Amphenol
分类	连接器解决方案圆形连接器标准圆形连接器

对参数有疑问？问 AI 助手

商业参数

其他名称	T3424501	零件号别名	3424 501 T U
产品类别	Circular DIN Connectors	标准包装数量	Boxed
工厂包装数量	50

合规参数

RoHS	Lead free / RoHS Compliant	SVHC	:No SVHC (20-Jun-2013)
海关税号	85369010	认证机构标志	UL Recognized
材料阻燃等级	UL94-V0

电气参数

测试电压	:980V	额定电压	300V
供电电压	DIN	工作电压	:250V
接触电阻	:5mohm	介电强度	:980V
最大额定电流	5A	绝缘电阻	:1012Mohm

机械参数

颜色	Red	重量	0.01763
包装方式	Bulk	出线方向	Internal
导线线规	:0.5mm²	方向	Keyed
端接方式	Solder	触头类型	Pin
安装类型	Cable Mount	外壳镀层	Nickel
行程角度	Straight	电缆直径	4-6 mm
连接器类型	Plug, Male Pins	接触镀层	Silver
紧固类型	Bayonet Lock	外壳涂层	Nickel
安装样式	Wire	封装形式	Metal
连接器用途	Bayonet	插入角度	:-
本体材料	:Metal	触头材料	:-
壳体材料	Die Cast	主要材料	DIN
端接样式	Crimp / Solder	第一触头极性	Pin (Male)
触点数	6	接触件端接	:Solder
介电材料	Thermoplastic	位数	6
外壳尺寸-插件	DIN (240 Degree)	外壳材料及表面处理	Die Cast, Nickel Plated
第一连接器安装类型	:Cable

产品信息

类型	Circular	连接器性别	:Plug
系列	:C091B	产品特性	Shielded, Strain Relief
制造商全称	C091-B Series	产品子类型	Connectors
射频系列/标准	C091B

环境参数

密封等级	IP 40	插拔次数	:500
NEMA 机架尺寸	:IP40	防护等级	IP40
工作温度	-40°C ~ 100°C

文档与媒体

PDF 文档

40_c091_abd_e.pdf

PDF 文档

C091 A,B,D Series Catalog

PDF 文档

302805.pdf

PDF 文档

http___www_amphenol_de_dcps_php_id_705_table_steckverbinder_mode_print_type_pdf_language_en.pdf

相关型号

T 3428 501

Amphenol Tuchel

Circular DIN Connectors 6P DIN CABLE RECPT SODR SILV BAYONET CONN RCPT 6POS CABLE SKT SOCKET, FREE, 6WAY connector, circular din, fem cable conn, solder term, 6din silver plt socket, ip40

¥36.2400

详情

暂无图片

T 3427 100

Amphenol Tuchel

Circular DIN Connectors 6P DIN PAN FEM RECPT SODR SILV BAYONET CONN RCPT 6POS PANEL MNT SKT

¥90.2401

详情

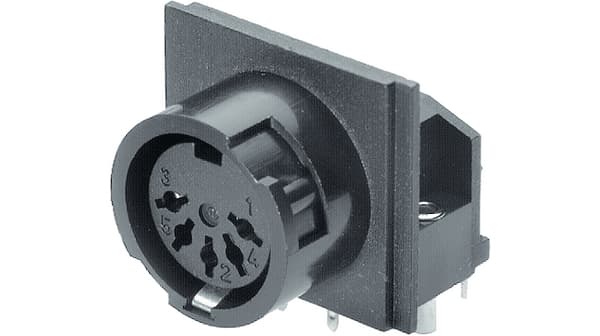

T 3427 600
