D38999/26FA98PB
| 制造商 | Amphenol Corporation |
| 描述 | Conn MIL-DTL-38999 Circular PIN 3 POS Crimp ST Cable Mount 3 Terminal 1 Port MIL-DTL-38999 Series III Circular Connector CONN PLUG 3POS STRAIGHT W/PINS Circular MIL Spec Connector 3P SZ 9 PLUG CBL MNT PIN CONNECTOR, CIRCULAR, SIZE 9, 3WAY |
| 分类 |
商业参数
| 零件号别名 | 91-552041-98I | 标准包装数量 | Bulk |
合规参数
| RoHS | Contains lead / RoHS non-compliant | MIL类型 | MIL-DTL-38999 III |
| 海关税号 | 85369010 | 认证机构 | :MIL-DTL-38999 Series III |
电气参数
| 插入损耗 | B | 额定电压 | 600VAC, 850VDC |
| 最大额定电流 | 7.5A | 最小供电电压 | 1800 |
机械参数
| 重量 | 0.001 | 包装方式 | Bulk |
| 屏蔽 | Yes | 外壳尺寸 | 9 |
| 导线线规 | 24,22,20 | 方向 | B |
| 外壳样式 | straight plug | 端接方式 | Crimp |
| 触点尺寸 | 3#20 | 触头类型 | pin contacts |
| 外壳颜色 | Silver | 安装类型 | Cable Mount |
| 外壳镀层 | Electroless Nickel | 连接器类型 | MIL-DTL-38999 Series III Connector |
| 接触镀层 | Gold | 紧固类型 | Threaded |
| 安装样式 | Wire | 封装形式 | :Straight Plug |
| 外壳材料（壳体） | Aluminum | 连接器样式 | Plug |
| 插入件材料 | Hard Dielectric | 插入角度 | 9-98 |
| 本体材料 | :Aluminium | 外壳尺寸，MIL | A |
| 触头材料 | Copper Alloy | 端接样式 | Crimp |
| 第一触头极性 | Pin (Male) | 配接方向 | Self Locking |
| 触点数 | Yes | 接触件端接 | :Crimp |
| 位数 | 3 | 外壳尺寸-插件 | 9-98 |
| 衬套/护套类型 | Silicone | 外壳材料及表面处理 | Aluminum, Nickel Plated, Electroless |
| 接触镀层厚度 | 50µin (1.27µm) | 第一连接器安装类型 | :Cable |
产品信息
| 类型 | MIL-DTL-38999 Circular | 连接器性别 | PL |
| 系列 | TV | 产品特性 | Shielded |
| 产品子类型 | Plugs | 服务等级（或'使用等级'，根据具体描述） | electroless nickel plated aluminum, EMI -65dB @ 10GHz, 48 hour salt spray, 200°C |
| 规格说明 | MIL-DTL-38999 | ||
环境参数
| 额定等级 | I | 机械寿命 | 500 |
| 防护等级 | Environment Resistant | 工作温度 | 200°C |
文档与媒体
相关型号
D38999/20FA98SB
amphenol
Conn MIL-DTL-38999 Circular SKT 3 POS Crimp ST Wall Mount 3 Terminal 1 Port CONN RCPT 3POS WALL MNT W/SCKT Circular MIL Spec Connector 3P Size 9 Wall Mount Receptacle CIRCULAR, SIZE 9, 3WAY, SKT

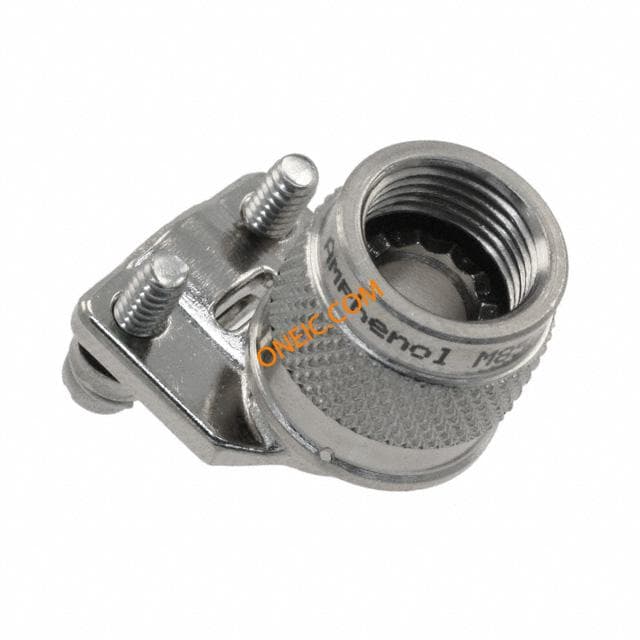

A85049399N
Amphenol PCD
Circular MIL Spec Strain Reliefs & Adapters Backshell, SR, 90deg, Nickel, Size 9 STRAIN RELIEF 90 DEG SHELL SZ 9

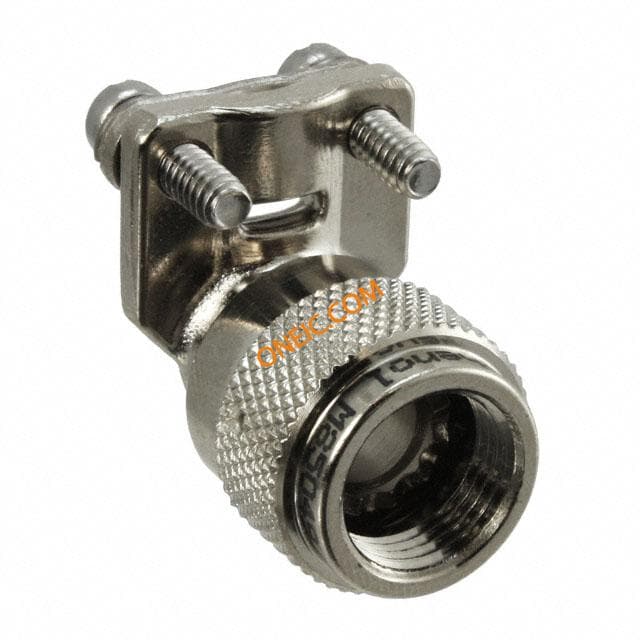

A8504939S9N
Amphenol PCD
サーキュラーミル 仕様張力緩和およびアダプター Backshell, SR, 90deg, SL, Nickel, Size 9 STRAIN REL 90 DEG SL SHELL SZ 9
D38999/24FA98SB
amphenol
Conn MIL-DTL-38999 Circular SKT 3 POS Crimp ST Jam Nut 3 Terminal 1 Port CONN RCPT 3POS JAM NUT W/SCKT Circular MIL Spec Connector 3P Size 9 Jam Nut Socket Receptacle CIRCULAR, SIZE 9, 3WAY, SKT

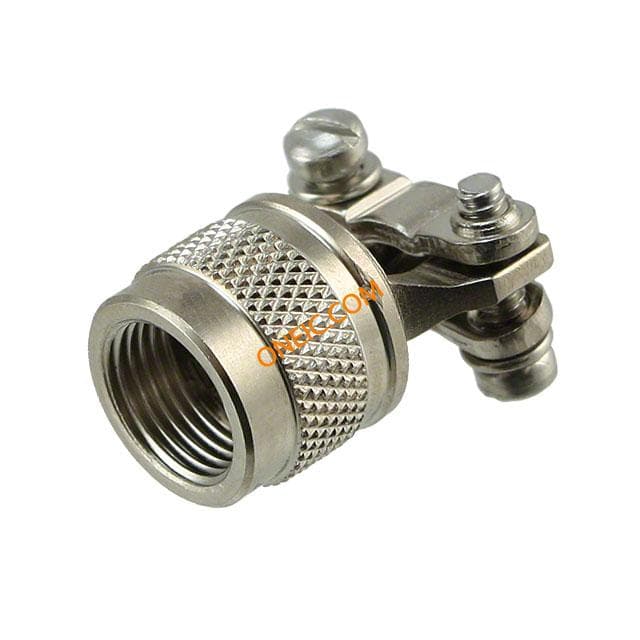

A85049389N
Amphenol PCD
Circular MIL Spec Strain Reliefs & Adapters Backshell, SR, Strt, Nickel, Size 9 STRAIN RELIEF STRGHT SHELL SZ 9
615726
Astro Tool
CRIMP POSITIONER M22520/2-10

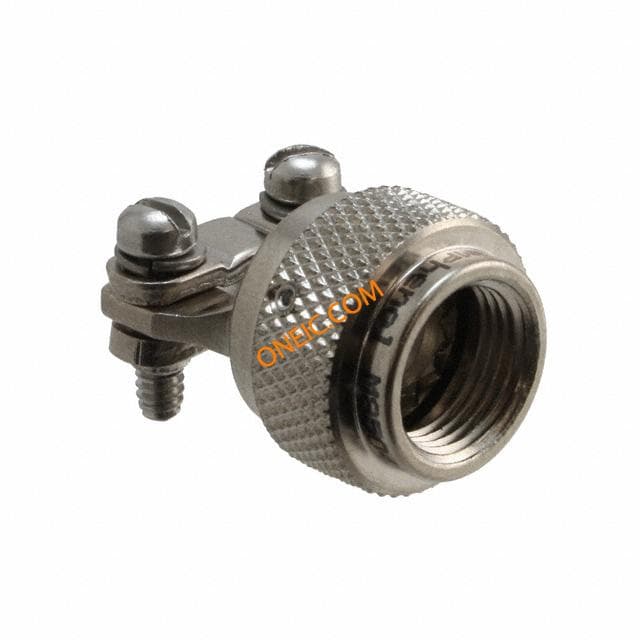

A8504938S9N
Amphenol PCD
STRAIN RELIEF STR SL SHELL SZ 9
615711
Astro Tool Corp
TOOL TURRET HEAD FOR 615708
616333
Astro Tool Corp
TOOL POSITIONER M22520/7-08
ATML 0805B
Astro Tool Corp
TOOL INSERT TWZR M81969/8-05 B
ATML 0806B
Astro Tool Corp
TOOL REM TWZR M81969/8-06 B
BK4SRL08049XY
Amphenol
Backshell,MIL-C 38999,straight,size 9 BANDLOCK, MIL-C 38999, 9-A Amphenol BK4 系列 尺寸9 底壳, 使用于MIL-C 38999 连接器

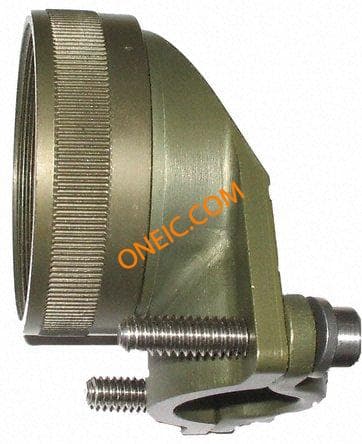

BS1ARL08999XY
