D38999/24FB35SN
| 制造商 | |
| 描述 | Conn MIL-DTL-38999 Circular SKT 13 POS Crimp ST Jam Nut 13 Terminal 1 Port CONN RCPT 13POS JAM NUT W/SCKT Circular MIL Spec Connector TRI-START ALUMINUM CONNECTOR, CIRCULAR, RCPT, 13POS, PANEL CONNECTOR, CIRC, 11-35, 13WAY, SIZE 11 |
| 分类 |
商业参数
| 零件号别名 | 91-552062-35S | 标准包装数量 | Bulk |
合规参数
| RoHS | Contains lead / RoHS non-compliant | MIL类型 | MIL-DTL-38999 III |
| 海关税号 | 85369010 | 认证机构 | :MIL-DTL-38999 Series III |
电气参数
| 插入损耗 | Normal | 额定电压 | 400VAC, 550VDC |
| 最大额定电流 | 5A | 最小供电电压 | 1300 |
机械参数
| 重量 | 0 | 包装方式 | Bulk |
| 屏蔽 | Yes | 外壳尺寸 | 11 |
| 导线线规 | 28,26,24,22 | 方向 | N (Normal) |
| 外壳样式 | Jam Nut | 端接方式 | Crimp |
| 触点尺寸 | 13#22D | 触头类型 | Socket |
| 外壳颜色 | Silver | 安装类型 | Jam Nut |
| 外壳镀层 | Electroless Nickel | 连接器类型 | Receptacle, Female Sockets |
| 接触镀层 | Gold | 紧固类型 | Threaded |
| 安装样式 | Panel | 外壳材料(壳体) | Aluminum |
| 连接器样式 | Receptacle | 插入件材料 | Hard Dielectric |
| 插入角度 | 11-35 | 本体材料 | :Aluminium |
| 外壳尺寸,MIL | B | 触头材料 | Copper Alloy |
| 端接样式 | Crimp | 第一触头极性 | Socket (Female) |
| 配接方向 | Self Locking | 触点数 | 13 |
| 接触件端接 | :Crimp | 位数 | 13 |
| 外壳尺寸-插件 | 11-35 | 衬套/护套类型 | Silicone |
| 外壳材料及表面处理 | Aluminum, Nickel Plated, Electroless | 接触镀层厚度 | 50µin (1.27µm) |
| 第一连接器安装类型 | :Panel | ||
产品信息
| 类型 | MIL-DTL-38999 Circular | 连接器性别 | RCP |
| 系列 | TV | 产品特性 | Shielded |
| 产品子类型 | Receptacles | 规格说明 | MIL-DTL-38999 |
环境参数
| 额定等级 | M | 机械寿命 | 500 |
| 防护等级 | Environment Resistant | 工作温度 | 200°C |
文档与媒体
相关型号

D38999/26FB35PN
Amphenol Corporation
Conn MIL-DTL-38999 Circular PIN 13 POS Crimp ST Cable Mount 13 Terminal 1 Port MIL-DTL-38999 Series III Circular Connector CONN PLUG 13POS STRAIGHT W/PINS Circular MIL Spec Connector St plug 13P; sz 11 11-35 CONNECTOR, CIRC, 11-35, 13WAY, SIZE 11 CIRCULAR CONNECTOR PLUG SIZE 11, 13POS, CABLE TV 13C 13#22 Pin Plug

D38999/26FB35HN
Amphenol Corporation
Conn MIL-DTL-38999 Circular PIN 13 POS Crimp ST Cable Mount 13 Terminal 1 Port MIL-DTL-38999 Series III Circular Connector CONN PLUG 13POS STRAIGHT W/PINS Circular MIL Spec Connector 13P Size 26 Straight Plug Pin CIRCULAR, SIZE 11, 13WAY, PIN
D38999/26FB35P
Amphenol Corporation
CONN PLUG 13POS STRAIGHT W/PINS MIL-DTL-38999 Series III Circular Connector
615723
Astro Tool Corp.
TOOL POSITIONER M22520/2-07
616330
Astro Tool Corp.
TOOL POSITIONER M22520/7-05
ATML 0801B
Astro Tool Corp.
TOOL INSERT TWZR M81969/8-01 B
ATML 0802B
Astro Tool Corp.
TOOL REM TWZR M81969/8-02 B

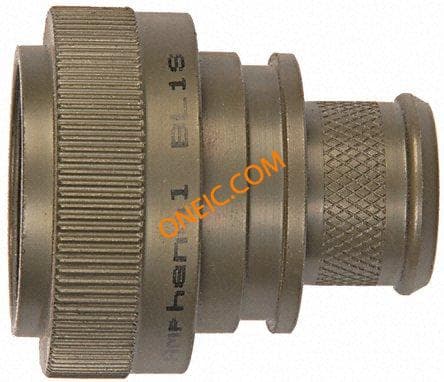

BK4SRL10059XY
Amphenol Corporation
Backshell,MIL-C 38999,straight,size 11 BANDLOCK, MIL-C 38999, 11-B Backshell,MIL-C38999,straight,size11 Amphenol BK4 系列 尺寸11 底壳, 使用于MIL-C 38999 连接器

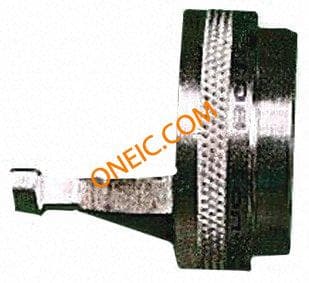

BQ1SRL10999XY
Amphenol Corporation
Backshell,MIL-C 38999,straight,size 11 Amphenol BQ1 系列 尺寸11 底壳, 使用于MIL-C 38999 连接器系列 III、MIL-C 38999 连接器系列 IV

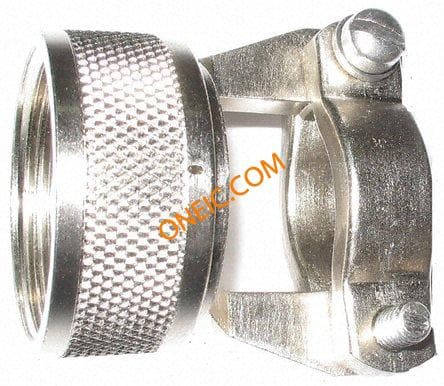

BS1SRL10999XY
