D38999/20FD18PN

制造商	Amphenol Corporation
描述	Conn MIL-DTL-38999 Circular PIN 18 POS Crimp ST Wall Mount 18 Terminal 1 Port CONN RCPT 18POS WALL MNT W/PINS Circular MIL Spec Connector TRI-START ALUMINUM CONNECTOR, CIRCULAR, SIZE 15, 18WAY CIRCULAR CONNECTOR RCPT, SIZE 15, 18POS, WALL
分类	连接器解决方案圆形连接器标准圆形连接器

对参数有疑问？问 AI 助手

商业参数

零件号别名

91-552004-18P

标准包装数量

Bulk

合规参数

RoHS	Contains lead / RoHS non-compliant	MIL类型	MIL-DTL-38999 III
海关税号	85369010	认证机构	:MIL-DTL-38999 Series III

电气参数

插入损耗	Normal	额定电压	600VAC, 850VDC
最大额定电流	7.5A	最小供电电压	1800

机械参数

重量	0.001	包装方式	Bulk
屏蔽	Yes	外壳尺寸	15
导线线规	24,22,20	方向	N (Normal)
外壳样式	Wall Mount	端接方式	Crimp
触点尺寸	18#20	触头类型	Pin
外壳颜色	Silver	安装类型	Wall Mount
外壳镀层	Electroless Nickel	连接器类型	Receptacle, Male Pins
接触镀层	Gold	紧固类型	Threaded
安装样式	Panel	封装形式	:Wall Mount Receptacle
外壳材料（壳体）	Aluminum	连接器样式	Receptacle
插入件材料	Hard Dielectric	插入角度	15-18
本体材料	:Aluminium	外壳尺寸，MIL	D
触头材料	Copper Alloy	端接样式	Crimp
第一触头极性	Pin (Male)	配接方向	Self Locking
触点数	18	接触件端接	:Crimp
位数	18	外壳尺寸-插件	15-18
衬套/护套类型	Silicone	外壳材料及表面处理	Aluminum, Nickel Plated, Electroless
接触镀层厚度	50µin (1.27µm)	第一连接器安装类型	:Panel

产品信息

类型	MIL-DTL-38999 Circular	连接器性别	RCP
系列	38999	产品特性	Shielded
产品子类型	Receptacles	规格说明	MIL-DTL-38999

环境参数

额定等级	I	机械寿命	500
防护等级	Environment Resistant	工作温度	200°C

文档与媒体

PDF 文档

MIL-DTL-38999 Series III Datasheet

PDF 文档

118589.pdf

PDF 文档

inhouse_Amphenol_DTL-38999_III%20TV%20.pdf

PDF 文档

12-092.pdf

相关型号

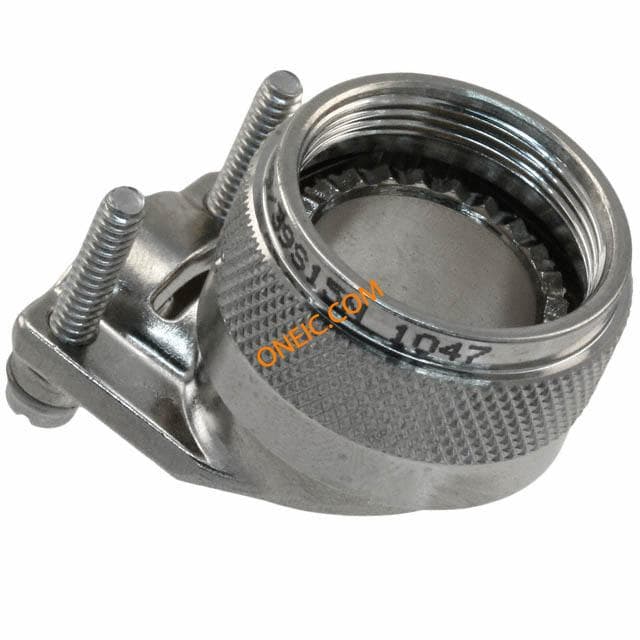

A8504939S15N

Amphenol PCD

Circular MIL Spec Strain Reliefs & Adapters Backshell, SR, 90deg, SL, Nickel, Size 15 STRAIN RELIEF 90 DEG SHELL SZ 15

¥84.1464

详情

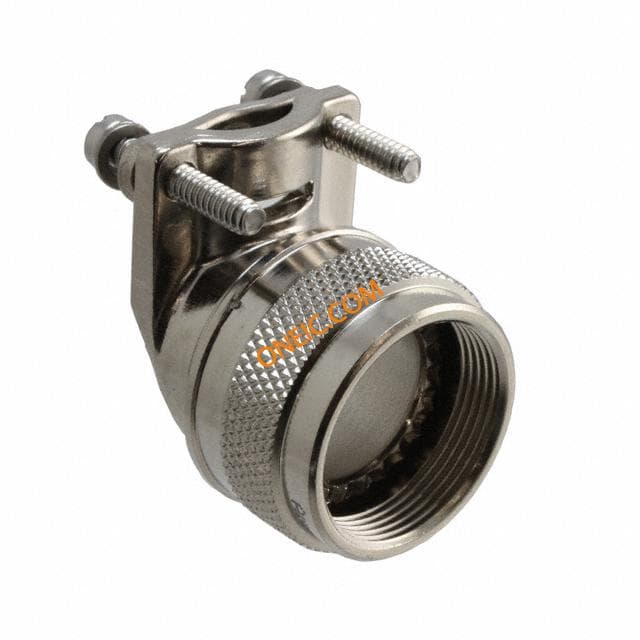

A850493915N
