C016 10G014 000 1

制造商	Amphenol Corporation

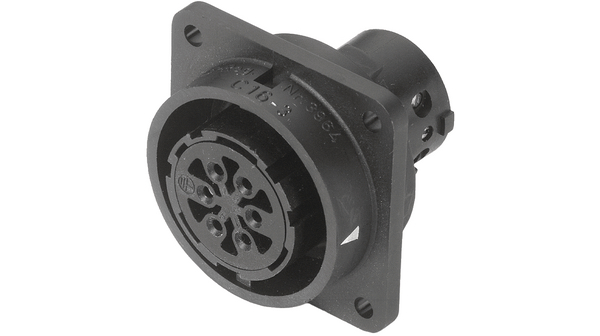

描述	Conn Circular F 15 POS Crimp ST Panel Mount 15 Terminal 1 Port CONN RCPT 14+PE PNL MNT SKT CRMP Circular DIN Connectors FEMALE RECEPTACLE CONNECTOR 14+PE connector, plastic circ, panel recept, front mount, for 14+ground crimp socket cont Female panel-mount receptacle 14+PE, C016 10G014 000 1, Amphenol
分类	连接器解决方案圆形连接器工业圆形连接器

对参数有疑问？问 AI 助手

商业参数

其他名称	C01610G0140001	零件号别名	000 1 10G014 246-7425 C016
产品类别	Circular DIN Connectors	标准包装数量	Boxed
工厂包装数量	25

合规参数

RoHS	Lead free / RoHS Compliant	认证机构标志	UL Recognized/CSA/VDE
材料阻燃等级	UL94-V0

电气参数

额定电压	400 V	极数	14+PE
最大额定电流	18 A	额定电流 - 设备输入口	3 x 16 A, 11 x 6
保护电压（VP）（2416）	IP 65

机械参数

包装方式	Bulk	外壳尺寸	1
导线线规	26-14	方向	Keyed
外壳样式	Receptacle	端接方式	Crimp
触点尺寸	1.5mm, 2.5mm	触头类型	Crimp
安装类型	Panel Mount	外壳镀层	Polyamide
行程角度	Straight	连接器类型	Receptacle for Female Contacts
接触镀层	Silver	紧固类型	Bayonet Lock
安装样式	Flange	封装形式	Plastic
连接器用途	Bayonet	锁定特性	Bayonet
壳体材料	Polyamide	主要材料	DIN
端接样式	Crimp	连接器颜色	black
触点数	14	介电材料	Polyamide
位数	15	外壳尺寸-插件	1
第一连接器极性	Female	安装孔直径	0.15 "
外壳材料及表面处理	Polyamide	典型触点布局	14 + 1 Ground (PE)

产品信息

备注	Contacts Not Provided	类型	Circular
连接器性别	RCP	系列	C16-3
制造商全称	C16-3 Series	产品子类型	Connectors
应用细节	Commercial

环境参数

密封等级	IP 65	防护等级	IP65 - Dust Tight, Water Resistant
工作温度	-40...+125 °C

文档与媒体

PDF 文档

c16series3.pdf

PDF 文档

C 16-3 Series Catalog

PDF 文档

28_ecomate_052009_e.pdf
