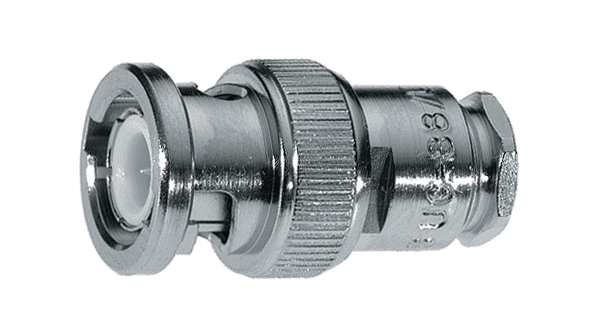

点击放大查看
B1141A1-ND3G-3-75
| 制造商 | Amphenol Corporation |
| 描述 | BNC Straight clamp plug 75 ohm Conn BNC PL 0Hz to 1GHz 75Ohm ST Cable Mount Gold/Silver PLUG, BNC, STRAIGHT, 75R BNC cable connector, straight 75 Ohm, B1141A1-ND3G-3-75, Amphenol Amphenol 直 75Ω 电缆安装 BNC 连接器 插头, 钳制 端接, RG59, RG59 A/B, RG62 A/B电缆, 镀镍本体 |
| 分类 |
对参数有疑问？问 AI 助手
合规参数
| SVHC | :No SVHC (19-Dec-2012) | 海关税号 | 85369010 |
| 抗辐射加固 | No | ||
电气参数
| VSWR | :1.05 | 频率 | 0 → 1GHz |
| 阻抗 | 75Ω | 最大频率 | :1GHz |
| 接触电阻 | :1.5mohm | 绝缘电阻 | :5000Mohm |
| 阻抗 - 不平衡/平衡 | :RG140, RG210, RG59, RG59A, RG59B, RG62 | ||
机械参数
| 重量 | 0.016 | 直径 | 14.8 mm |
| 电缆类型 | :RG59, RG59A, RG59B, RG62, RG140, RG210 | 端接方式 | :Clamp |
| 基体材料 | Brass | 安装类型 | Straight |
| 连接器类型 | :BNC Coaxial | 接触镀层 | Gold, Silver |
| 安装样式 | Cable | 壳体镀层 | Nickel |
| 触头材料 | Brass | 总长度 | 26.8 mm |
| 绝缘材料 - 类型 | Delrin | 绝缘材料 - 材质 | :Brass |
| 中心触点镀层工艺 | :Gold | 供应商器件封装 | Straight |
| 触点材料 - 配合 | :Phosphor Bronze | 第一连接器安装类型 | :Cable |
| 接触件镀层 - 插柱（配合端） | :Gold | ||
产品信息
| 类型 | BNC | 连接器性别 | Male |
| 连接类型 | Coaxial Cable | ||
