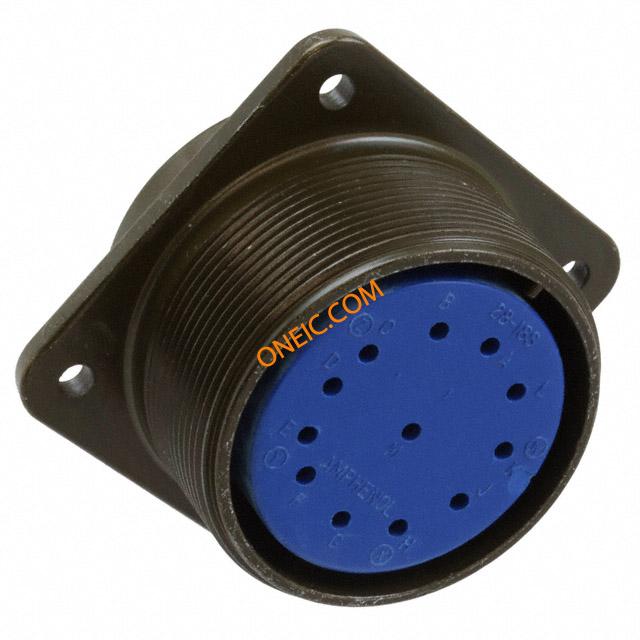

97-3102A-28-18S
| 制造商 | |
| 描述 | Conn MIL-C-5015 Circular SKT 12 POS Solder ST Box Mount 12 Terminal 1 Port CONN RCPT 12POS BOX MNT SKT SLD connector;metal circ;box recept;size 28;12 #16 solder socket contact;olive drab Circular MIL Spec Connector 12P Sz 28 Box Mount Socket Recept Solder CIRCULAR CONN, RCPT, SIZE 28, 12POS, BOX connector, metal circ, box recept, size 28, 12 #16 solder socket contact, olive drab |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 其他名称 | 973102A2818S | 产品类别 | Circular MIL Spec Connector |
| 标准包装数量 | Bulk | ||
合规参数
| RoHS | Lead free / RoHS non-compliant | MIL类型 | MIL-DTL-5015 |
| 海关税号 | 85369010 | 认证机构标志 | UL/CSA |
电气参数
| 额定电压 | 3000/4200, 500/700, 200/250, 900/1250 VAC/VDC | 最大额定电流 | 13A |
机械参数
| 重量 | 0.104 | 包装方式 | Bulk |
| 出线方向 | Solid | 外壳尺寸 | 28 |
| 导线线规 | 16 | 方向 | N (Normal) |
| 外壳样式 | Potting | 端接方式 | Solder |
| 触头类型 | Socket | 安装类型 | Box Mount |
| 外壳镀层 | Olive Drab Chromate over Cadmium | 行程角度 | Straight |
| 连接器类型 | Receptacle, Female Sockets | 接触镀层 | Silver |
| 紧固类型 | Threaded | 外壳涂层 | Olive Drab Cadmium |
| 安装样式 | Panel | 封装形式 | Metal |
| 外壳材料（壳体） | Aluminum Alloy | 连接器用途 | Threaded |
| 插入角度 | 28-1 | 本体材料 | :Aluminium Alloy |
| 触头材料 | Copper Alloy | 壳体材料 | Aluminum Alloy |
| 主要材料 | 5015 Commercial | 端接样式 | Solder |
| 第一触头极性 | Socket (Female) | 配接方向 | Threaded |
| 触点数 | 9 | 介电材料 | Diallyl-Phthalate |
| 位数 | 12 | 外壳尺寸-插件 | 28-18 |
| 安装孔直径 | 0.147 " | 外壳材料及表面处理 | Aluminum, Olive Drab Cadmium Plated |
| 典型触点布局 | 12#16 | 第一连接器安装类型 | :Box |
产品信息
| 类型 | MIL-C-5015 Circular | 类别 | A |
| 连接器性别 | RCP | 系列 | 97 |
| 制造商全称 | 97 Series | 产品子类型 | Receptacles |
| 应用细节 | Commercial | ||
环境参数
| 工作温度 | -55°C ~ 125°C | ||
