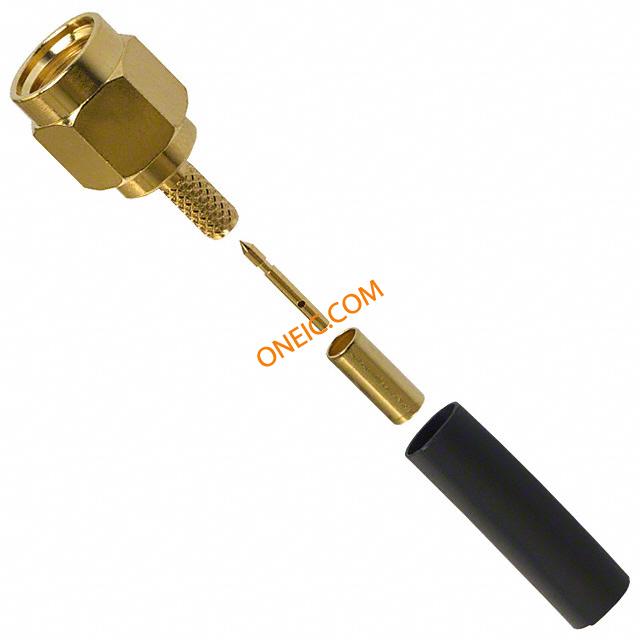

点击放大查看
901-9916
| 制造商 | |
| 描述 | Conn SMA PL 0Hz to 18GHz 50Ohm Solder ST Cable Mount Gold CONN SMA PLUG STR 50 OHM SOLDER connector;rf coaxial;sma str plug;crimp/solder;captive cont;rg174;188;316;50 ohm RF Connectors / Coaxial Connectors STRT PLG 174 316 GLD RF/COAXIAL SMA PLUG STR 50 OHM CRIMP/SLDR connector, rf coaxial, sma str plug, crimp/solder, captive cont, rg174, 188, 316, 50 ohm 901-9916 SMA Male Crimp Connector, Straight, Hex Nut, Cable Group: B, Amphenol/RF |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | Connectors | 零件号别名 | 01F2195 713-4310 901-9916 |
| 产品类别 | RF Connectors / Coaxial Connectors | 标准包装数量 | Bulk |
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 标准 | Military Specification | 海关税号 | 85366910 |
电气参数
| 频率 | 0 to 18 GHz | 阻抗 | 50 Ohm |
| 额定电压 | 375 V | 耦合系数 | Threaded |
| 最大频率 | 12.4GHz | 绝缘电阻 | 5000 MOhms |
机械参数
| 高度 | 8 | 重量 | 0.005 |
| 直径 | 8 | 包装方式 | Bulk |
| 电缆类型 | RD-188/U, RD-316/U | 本体表面处理 | Gold |
| 电缆组 | RG-316 | 方向 | Straight |
| 端接方式 | Solder | 基体材料 | Brass |
| 外壳颜色 | Gold | 安装类型 | Cable Mount |
| 行程角度 | Straight | 连接器类型 | Plug, Male Pin |
| 接触镀层 | Gold | 紧固类型 | Threaded |
| 外壳涂层 | Gold | 壳体镀层 | Gold |
| 连接器样式 | SMA | 连接器用途 | Threaded |
| 触头材料 | Brass | 壳体材料 | Brass |
| 总长度 | 19.8 | 主要材料 | SMA |
| 端接样式 | Cable - Crimp | 屏蔽层端接方式 | Crimp |
| 接触件端接 | Solder | 介电材料 | Polytetrafluoroethylene (PTFE) |
| 绝缘材料 - 类型 | Tetrafluoroethylene Fluorocarbon | 中心触点镀层工艺 | Gold |
| 中心触点材料 | Brass | 供应商器件封装 | Straight |
产品信息
| 类型 | SMA | 连接器性别 | PL |
| 系列 | :- | 产品特性 | Heat Shrink Tubing |
| 极性 | Standard | 连接类型 | Coaxial Cable |
| 射频系列/标准 | SMA | 应用细节 | Commercial |
环境参数
| 插拔次数 | 100 | 防护等级 | Weatherproof |
| 工作温度 | -65°C ~ 165°C | ||
