点击放大查看

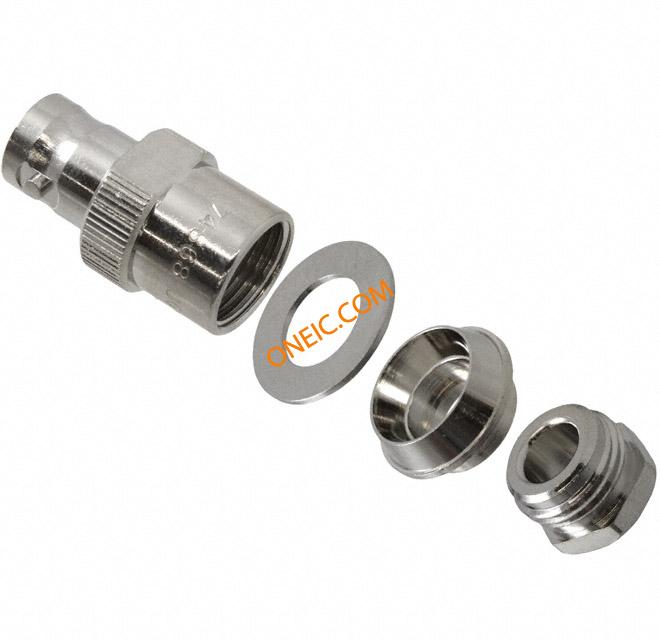

031-5
| 制造商 | Amphenol Corporation |
| 描述 | Conn BNC RCP 0Hz to 4GHz 50Ohm Solder ST Cable Mount Gold CONN BNC JACK STR 50 OHM SOLDER connector, rf coaxial, bnc cable jack, clamp/solder, for rg/u 58, 141, 142, 400, 50 ohm |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 标准包装数量 | Bulk | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 抗辐射加固 | No | ||
电气参数
| 频率 | 0 to 4 GHz | 阻抗 | 50 Ohm |
| 额定电压 | 500V | 最大频率 | 4GHz |
| 阻抗（最大）（Zzt） | 50 Ohm | 连接器类型 - 电压输入 | Solder |
机械参数
| 直径 | 14.3 mm | 包装方式 | Bulk |
| 电缆类型 | RG/U 142,400,223 | 本体表面处理 | Nickel |
| 电缆组 | RG-55, 55A, 55B, 58, 58A, 58B, 58C, 141, 141A, 142, 142A, 142B, 223, 400 | 端接方式 | Solder |
| 基体材料 | Brass | 外壳颜色 | Silver |
| 安装类型 | Cable Mount | 行程角度 | Straight |
| 连接器类型 | Jack, Female Socket | 接触镀层 | Gold |
| 紧固类型 | Bayonet Lock | 外壳涂层 | Nickel |
| 安装样式 | Cable | 壳体镀层 | Nickel |
| 连接器样式 | BNC | 连接器用途 | Bayonet |
| 触头材料 | Beryllium Copper|Phosphor Bronze | 壳体材料 | Brass |
| 总长度 | 29 mm | 主要材料 | BNC |
| 屏蔽层端接方式 | Clamp | 接触件端接 | Solder |
| 介电材料 | Polytetrafluoroethylene (PTFE) | 绝缘材料 - 类型 | Polytetrafluoroethylene/Copolymer |
| 中心触点镀层工艺 | Silver | 外部壳体颜色 | Silver |
| 中心触点材料 | Beryllium Copper | 供应商器件封装 | Straight |
产品信息
| 类型 | BNC | 连接器性别 | RCP |
| 连接类型 | Coaxial Cable | 射频系列/标准 | 031-5 |
| 输出配置 | Free Hanging (In-Line) | 应用细节 | True MIL |
环境参数
| 防护等级 | Clamp | 工作温度 | -65°C ~ 165°C |
