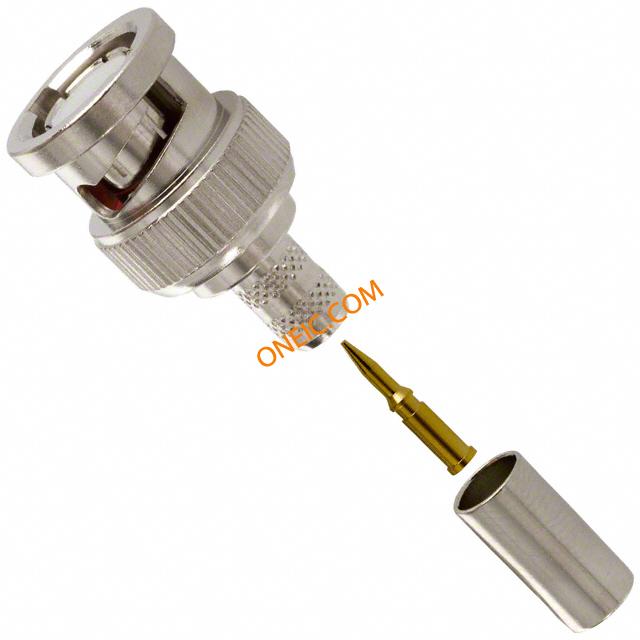

68175-5RFX
| 制造商 | |
| 描述 | RF Connectors SRT PLG RG59 Ni CONN BNC PLUG STR 50 OHM CRIMP connector;rf coaxial;bnc commercial str plug;crimp-crimp;rg59(20awg cc);50 ohm RF Connectors / Coaxial Connectors SRT PLG RG59 Ni Conn BNC PL 0Hz to 4GHz 50Ohm Crimp ST Cable Mount Gold RF/COAXIAL, BNC PLUG, STR, 50 OHM, CRIMP coaxial connectors |
| 分类 |
商业参数
| 产品 | Connectors | 零件号别名 | 000-68175-5RFX 16R0872 713-9011 93F1395 |
| 产品类别 | RF Connectors / Coaxial Connectors | 标准包装数量 | 1 |
合规参数
| RoHS | Compliant | 海关税号 | 85366910 |
电气参数
| 阻抗 | 50 Ohm | 额定电压 | 500V |
| 耦合系数 | Bayonet | 最大频率 | 4GHz |
| 绝缘电阻 | 5000 MOhms | ||
机械参数
| 重量 | 0.009 | 包装方式 | Bulk |
| 电缆类型 | RG-59, Belden 1505A, Belden 9100 | 本体表面处理 | Nickel |
| 电缆组 | RG-59, Belden 1505A, 9100 | 方向 | Straight |
| 基体材料 | Brass | 外壳颜色 | Silver |
| 安装类型 | Free Hanging (In-Line) | 连接器类型 | Plug, Male Pin |
| 接触镀层 | Gold | 紧固类型 | Bayonet Lock |
| 连接器样式 | BNC, RFX | 触头材料 | Brass |
| 端接样式 | Cable - Crimp | 屏蔽层端接方式 | Crimp |
| 接触件端接 | Crimp | 介电材料 | Polyoxymethylene (POM) Acetal |
| 中心触点镀层工艺 | Gold | 中心触点材料 | Brass |
| 供应商器件封装 | Straight | ||
产品信息
| 连接器性别 | Plug | 极性 | Standard |
| 射频系列/标准 | BNC | ||
环境参数
| 插拔次数 | 500 | 工作温度 | -65°C ~ 165°C |
