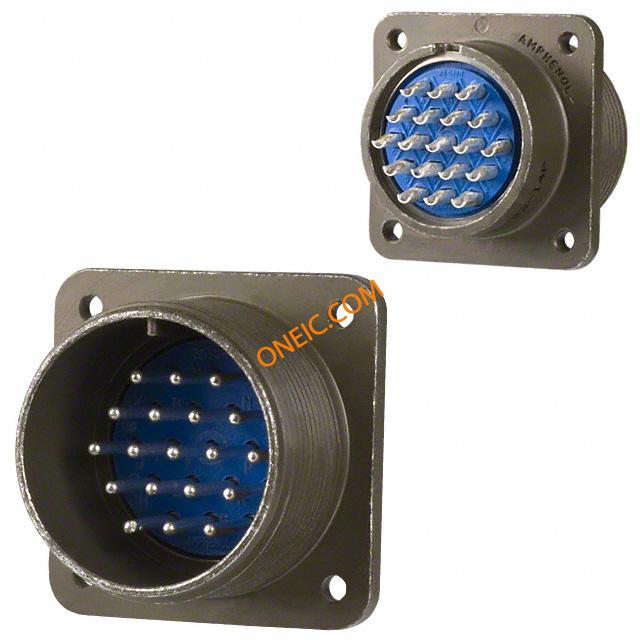

97-3102A-22-14P(946)

制造商	Amphenol Corporation
描述	Circular MIL Spec Connector 19P Sz 22 Box Mount Pin Recept Solder RECPT CONN RECEPT BOX MNT 19POS W/PINS connector;metal circ;box recept;size 22;19 #16 solder pin contact;black finish connector, metal circ, box recept, size 22, 19 #16 solder pin contact, black finish
分类	连接器解决方案圆形连接器工业圆形连接器（扩展）

对参数有疑问？问 AI 助手

商业参数

其他名称	973102A2214P946	产品类别	Circular MIL Spec Connector
标准包装数量	1

合规参数

RoHS	Compliant	MIL类型	MIL-DTL-5015
认证机构标志	UL Recognized/CSA

电气参数

额定电压

500VAC, 700VDC

最大额定电流

13A

机械参数

包装方式	Bulk	出线方向	Solid
外壳尺寸	22	导线线规	16-22
方向	N (Normal)	外壳样式	Box Mount
端接方式	Solder Cup	触头类型	Pin
安装类型	Panel Mount, Flange	外壳镀层	Black Zinc Alloy
行程角度	Straight	连接器类型	Receptacle, Male Pins
接触镀层	Silver	紧固类型	Threaded
外壳涂层	Olive Drab Cadmium	安装样式	Panel
封装形式	Metal	外壳材料（壳体）	Aluminum Alloy
连接器用途	Threaded	插入角度	22-1
壳体材料	Aluminum Alloy	主要材料	5015 Commercial
端接样式	Solder	第一触头极性	Pin (Male)
触点数	2	介电材料	Diallyl-Phthalate
位数	19	外壳尺寸-插件	22-14
安装孔直径	0.12 "	外壳材料及表面处理	Aluminum, Zinc Plated, Black
典型触点布局	19#16

产品信息

类型	Panel Socket	类别	A
系列	97	产品特性	Environmental Resistant, Single Key/Keyway Shell Polarization
制造商全称	97 Series	产品子类型	Receptacles
应用细节	Commercial

环境参数

工作温度

-55°C ~ 125°C

文档与媒体

PDF 文档

97-3102A_ht.pdf

相关型号

97-3106A-22-14S(946)

Amphenol Industrial

Circular MIL Spec Connector 19P Strt Socket Plug Sz 22 Solder Blk Zn CONN PLUG 19POS W/SOCKETS connector;metal circ;str plug;size 22;19 #16 solder socket contact;black finish connector, metal circ, str plug, size 22, 19 #16 solder socket contact, black finish

¥179.4520

详情

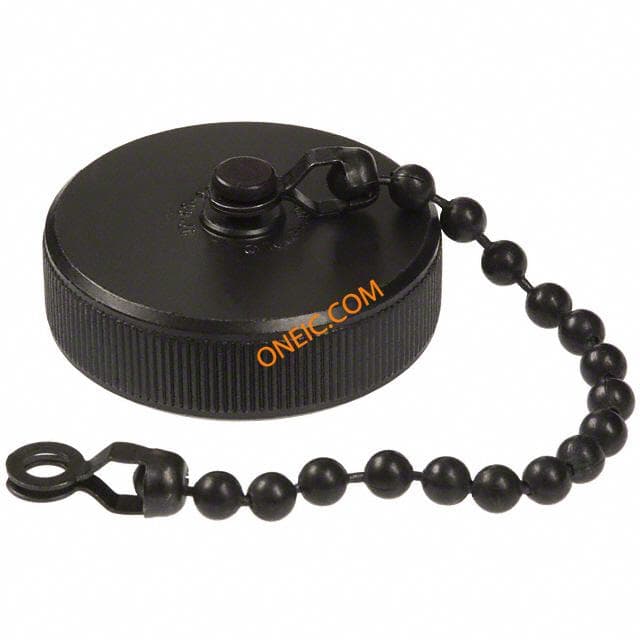

97-60-22(621)
